Productoverzicht & toepassingsgebied

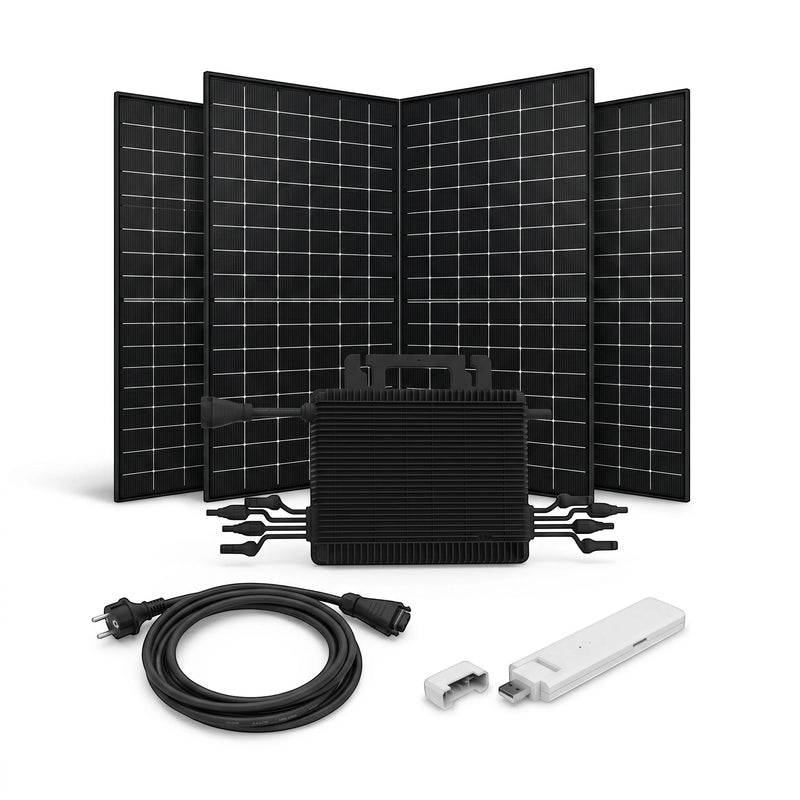

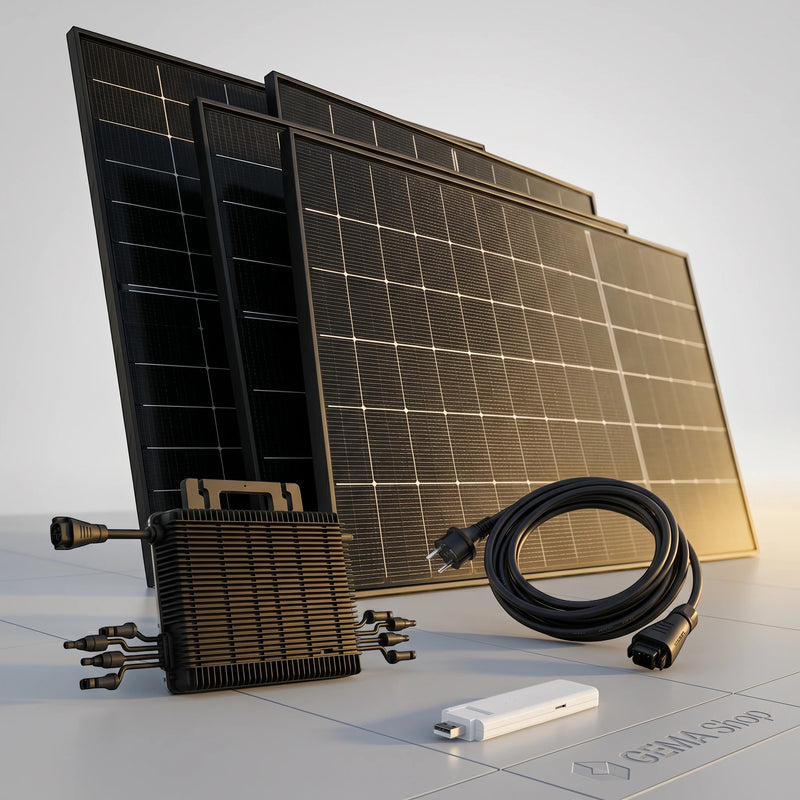

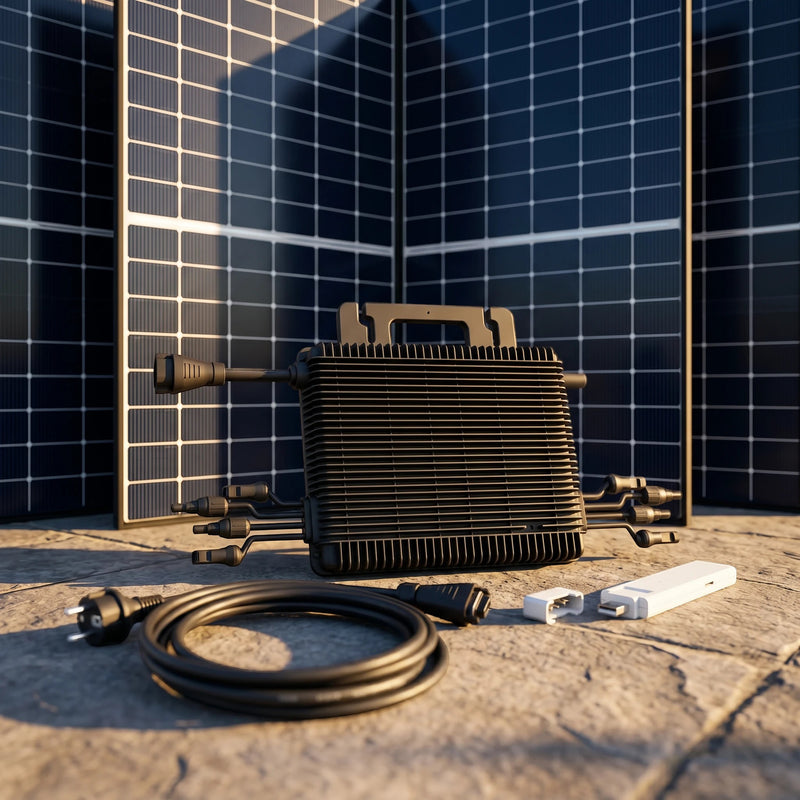

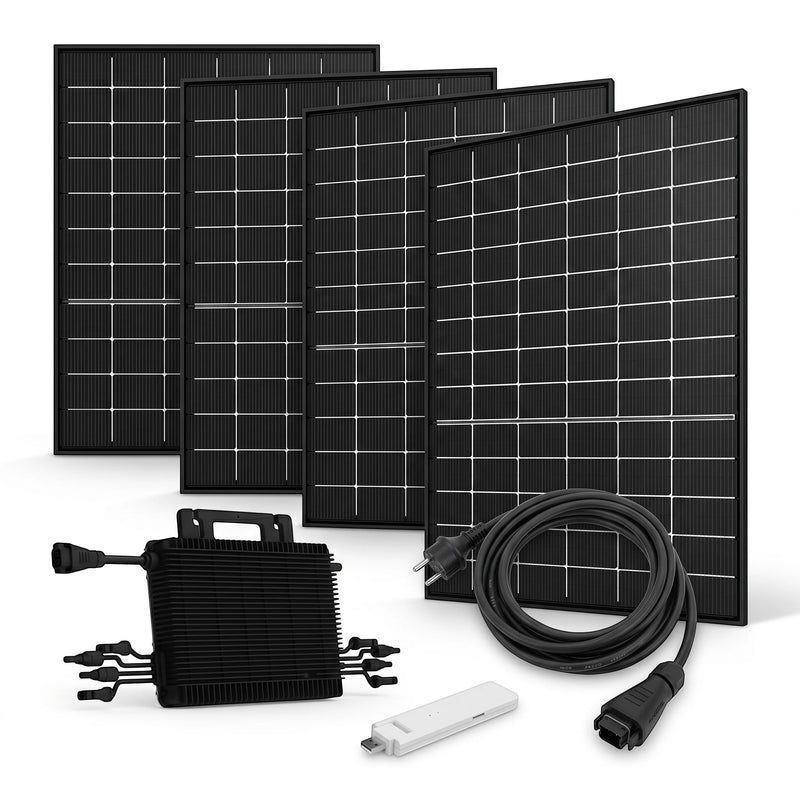

Het balkonzonne-energiesysteem van 1,84 kWp combineert vier bifaciale Jolywood PV-modules van elk 460 Wp, een Hoymiles HMS-1600-4T micro-omvormer, een 10 meter lang AC-stroomkabel en de dataoverdrachtseenheid DTU-WLite-S. Het totale geïnstalleerde DC-vermogen bedraagt 1.840 Wp, terwijl de micro-omvormer een nominaal AC-uitgangsvermogen van 1.600 VA levert.
Het complete PV-pakket is geschikt voor geplande zonne-energiesystemen op geschikte balkons, terrassen, platte daken, bijgebouwen of open terreinen. Het montagesysteem, de aansluitwijze en de elektrische integratie moeten worden gekozen en gecontroleerd op basis van de beoogde opstellocatie.
Techniek & uitrusting

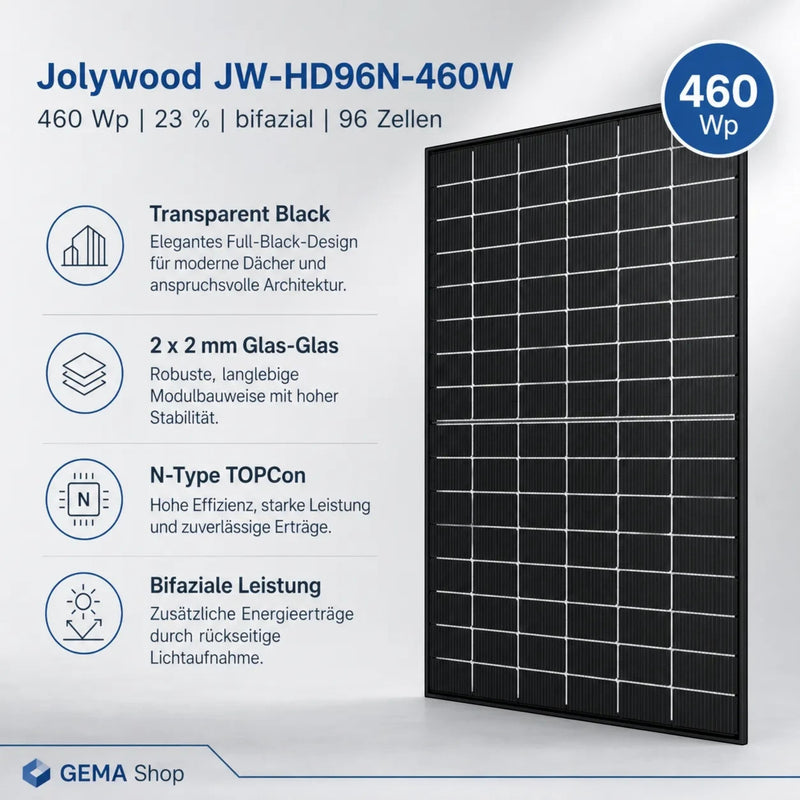

De Jolywood JW-HD96N-R2-460 modules gebruiken n-type J-TOPCon zonnecellen en zijn uitgevoerd als bifaciale glas-glas-modules. Elke module bereikt een nominaal vermogen van 460 Wp en een module-rendement van 23,0 procent. Door de bifaciale constructie kan bij geschikte montage ook licht dat op de achterzijde van de module valt, worden gebruikt voor stroomopwekking.

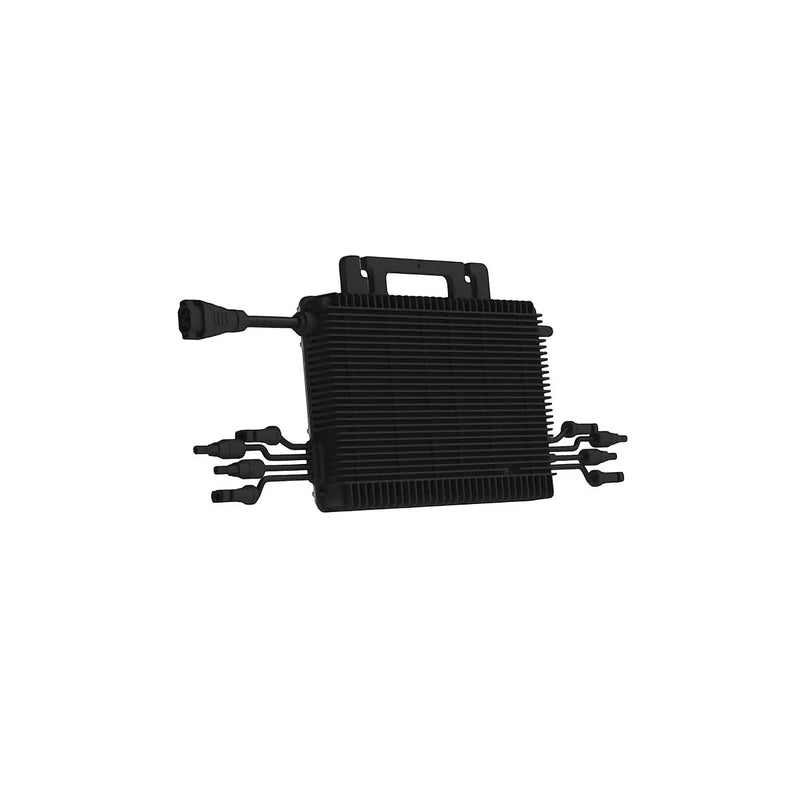

De Hoymiles HMS-1600-4T is ontworpen als 4-in-1 micro-omvormer voor aansluiting van maximaal vier PV-modules. Vier onafhankelijke MPPT-ingangen maken een afzonderlijke vermogensregeling van de aangesloten modules mogelijk. De behuizing met IP67 is bedoeld voor buitengebruik; de koeling gebeurt passief door natuurlijke convectie zonder ventilator.
De DTU-WLite-S verzorgt de draadloze communicatie met de micro-omvormer en draagt de bedrijfsgegevens via WLAN over aan de S-Miles Cloud. Hierdoor kunnen systeemstatus, opbrengstgegevens en meldingen worden geëvalueerd via het Hoymiles-platform.
Voordelen in het dagelijks gebruik
De modulgerelateerde vermogensregeling vermindert de onderlinge beïnvloeding van de PV-modules bij verschillende instralingsomstandigheden. Dit is vooral nuttig bij gedeeltelijke beschaduwing of verschillende oriëntaties van de modules.
De omvormer zonder ventilator werkt zonder mechanisch bewegende koelcomponenten. De systeembewaking via DTU en S-Miles Cloud vergemakkelijkt de controle van de stroomproductie en helpt om ongebruikelijke bedrijfstoestanden tijdig te herkennen.
Systeemintegratie & compatibiliteit

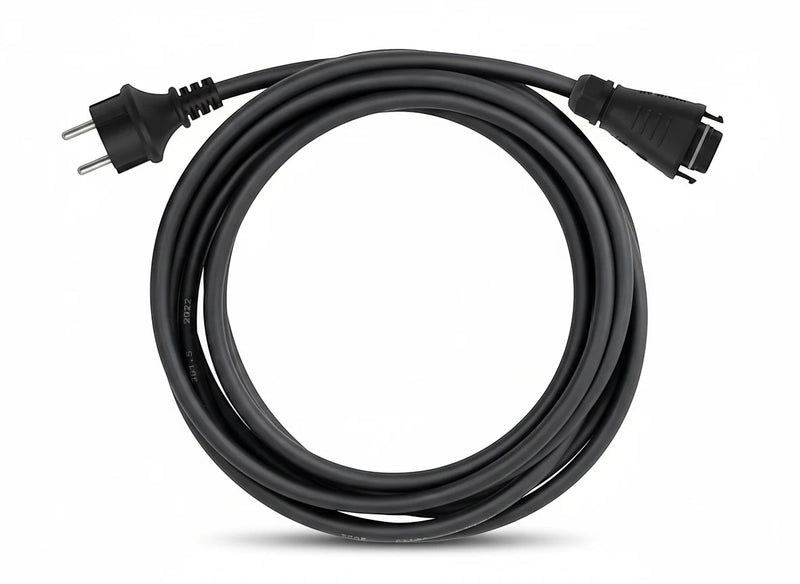

Elke Jolywood-module wordt verbonden met een eigen DC-ingang van de HMS-1600-4T. De modulewaarden liggen binnen het voor de omvormer voorziene ingangsbereik. Het meegeleverde 10 meter stroomkabel dient voor de AC-zijdige doorvoer van de opgewekte wisselstroom.
Voor het benutten van het bifaciale opbrengstpotentieel mag de achterzijde van de module niet volledig worden afgedekt. Lichte of reflecterende oppervlakken en voldoende achterzijde-belichting kunnen het gebruik van de bifaciale constructie ondersteunen. Een montagesysteem en een batterijopslag behoren niet tot de aangegeven pakketomvang.
Technische gegevens in één oogopslag
De belangrijkste systeemgegevens van het fotovoltaïsche complete pakket in één oogopslag.
| Nominaal vermogen PV-installatie | 1,84 kWp |
| Modulevermogen | 460 Wp per module |
| Aantal modules | 4 |
| Type omvormer | 4-in-1 micro-omvormer |
| Spanning | 230 V AC nominale spanning |
| Frequentie | 50 Hz |
| Fasen | 1-fase |
| Aansluitingstype | AC-stroomkabel, 10 meter |
| Opslag inbegrepen | Nee |
Montage
Elke PV-module meet 1.762 × 1.134 × 30 mm en weegt 24,6 kg. Vóór de montage moeten de onderconstructie, bevestigingspunten, toegestane klemgebieden en de plaatselijke wind- en sneeuwbelasting worden gecontroleerd. Het gebruikte montagesysteem moet geschikt zijn voor de beoogde ondergrond en de moduleafmetingen.
De micro-omvormer moet beschermd onder de PV-modules worden gemonteerd. Tussen de behuizing van de omvormer en aangrenzende onderdelen moet een minimale afstand van 2 cm worden aangehouden voor ventilatie en warmteafvoer. Elektrische aansluit-, beschermings- en inbedrijfstellingswerkzaamheden moeten worden uitgevoerd volgens de plaatselijke technische voorschriften.
Opmerkingen
PV-modules wekken al bij lichtinval gelijkspanning op. Leidingen, steekverbindingen en aansluitcomponenten moeten daarom vóór montage en inbedrijfstelling worden gecontroleerd op beschadigingen, correcte polariteit en een veilige passing.
De toegestane aansluitwijze en vereiste aanmeldings- en netbeheerprocessen zijn afhankelijk van het land van gebruik, de feitelijke omvormerconfiguratie en de lokaal geldende voorschriften. Het nominale uitgangsvermogen van de meegeleverde Hoymiles HMS-1600-4T bedraagt 1.600 VA.
Voor de werking van de DTU-WLite-S zijn een geschikte stroomvoorziening met 5 V en 2 A en een compatibele wifi-verbinding vereist. Batterijen of andere energiebronnen mogen niet rechtstreeks op de PV-ingangen van de micro-omvormer worden aangesloten.
Inhoud van de levering
- 4 × Jolywood JW-HD96N-R2-460 PV-module, elk 460 Wp, bifaciaal, glas-glas
- 1 × Hoymiles HMS-1600-4T micro-omvormer
- 1 × AC-stroomkabel, lengte 10 meter
- 1 × Hoymiles DTU-WLite-S dataoverdrachtseenheid
