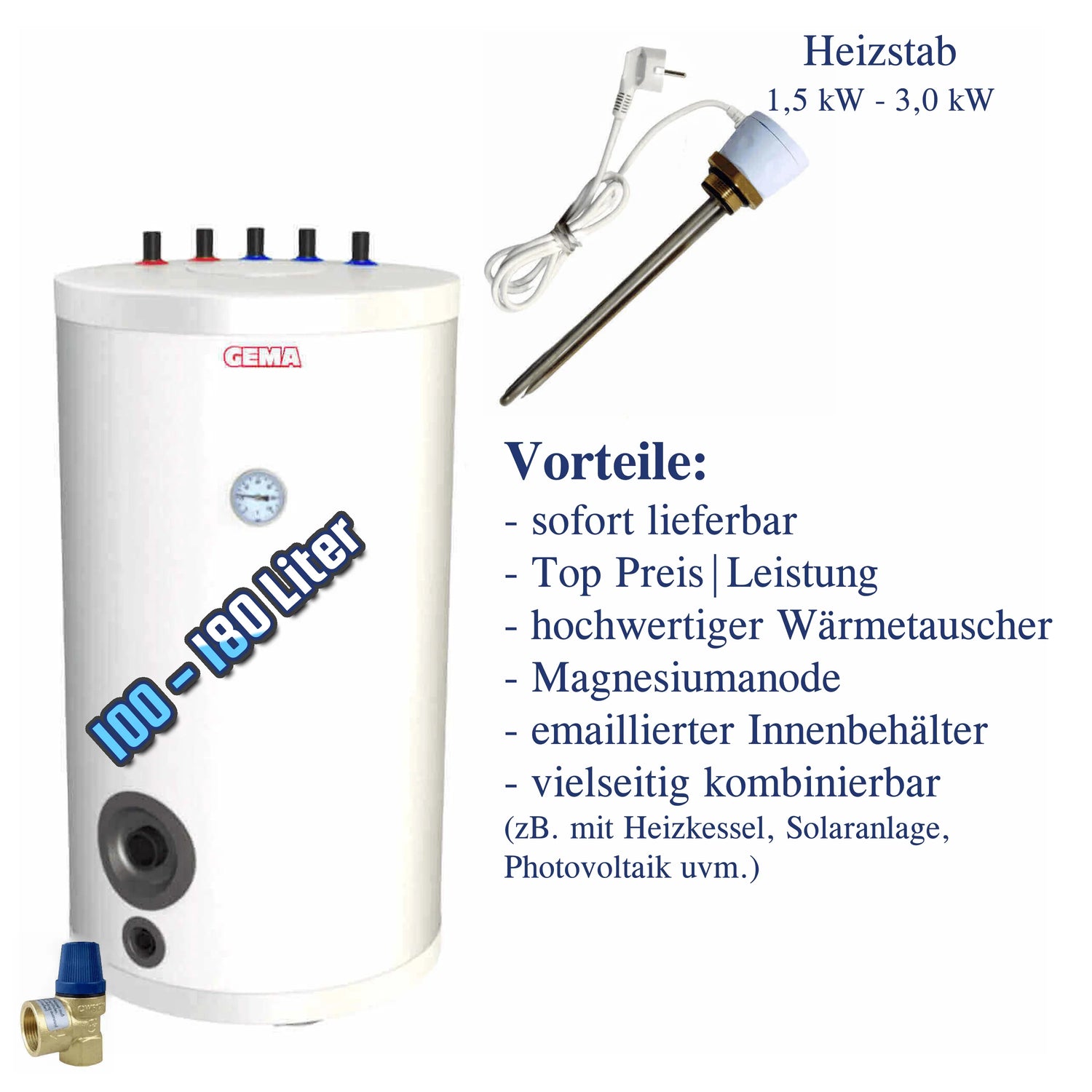

Rezervor de apă caldă GEMA pentru apă menajeră cu 1 schimbător de căldură (100–180 litri)

Încălzire eficientă a apei calde

Rezervorul de apă caldă GEMA cu schimbător de căldură integrat oferă o soluție centrală pentru încălzirea sigură și eficientă a apei menajere. Unitatea internă de schimb de căldură valorifică energia dintr-un sistem solar termic sau căldura dintr-un boiler, asigurând astfel niveluri constant ridicate de confort al apei calde.

Combinându-l cu sistemul fotovoltaic și un element de încălzire opțional, puteți crește și mai mult randamentul energetic. În acest fel, puteți beneficia de o producție independentă și ecologică de apă caldă chiar și în zilele cu puțin soare.

Protecție împotriva coroziunii și durabilitate

Pentru o funcționare pe termen lung și fără probleme, interiorul rezervorului este căptușit cu email de înaltă calitate. În plus, un anod de sacrificiu din magneziu de dimensiuni generoase protejează metalul de coroziune și îi prelungește semnificativ durata de viață.

Izolația solidă din spumă poliuretanică (PUR) minimizează pierderile de căldură și menține costurile cu energia la un nivel scăzut. Chiar și la sarcini maxime de depozitare de până la 95°C, materialul funcționează fiabil și își menține forma.

Opțiuni de flexibilitate și conectivitate

Rezervorul de apă caldă are toate conexiunile standard: conducte de încălzire și retur, conducte de alimentare și retur cu apă potabilă și circulație cu filet exterior de ¾". O conexiune suplimentară pentru un element de încălzire electric de 1 ½" poate fi montată ulterior pentru a integra generatoare de căldură suplimentare.

Acest sistem este compatibil cu centralele termice pe bază de combustibil solid, pe lemne, pe peleți și combinate, precum și cu sistemele solare termice. Acest lucru îl face versatil și se adaptează flexibil la conceptele de încălzire existente.

Date tehnice și variante de model

Volumele rezervorului de stocare variază între 100 și 180 de litri și acoperă în mod fiabil nevoile de apă caldă ale gospodăriilor mici și mijlocii. În funcție de model, suprafața schimbătorului de căldură variază între 1,2 și 1,67 m², iar capacitatea schimbătorului între 5,3 și 7,8 litri.

Presiunile maxime de funcționare sunt de 6 bari pentru rezervorul de stocare și schimbător, cu o temperatură maximă de 95 °C în rezervorul de stocare și 100 °C în schimbător. Pierderile de căldură variază între 28 și 42 wați, în funcție de volum.

Dimensiuni și greutăți:

– 100 litri: Ø 625 × 770 mm, gol 64 kg
– 120 litri: Ø 565 × 1045 mm, gol 71 kg
– 150 litri: Ø 625 × 980 mm, gol 76 kg
– 180 litri: Ø 715 × 1030 mm, gol 88 kg

Element de încălzire electrică montabil ulterior

Pentru cerințe suplimentare de căldură, se poate instala un element de încălzire de 1,5 kW, 2,0 kW sau 3,0 kW. Toate versiunile sunt dotate cu un regulator de temperatură (23–75 °C), un limitator de siguranță (85 °C) și funcționează cu un indice de protecție IP44.

Designul izolat electric, cu carcasă din plastic și aliaj stabilizat termic (Alloy 825), garantează o protecție ridicată împotriva coroziunii. Elementele de încălzire funcționează monofazat (230 V/16 A) și oferă suport flexibil, după cum este necesar.

Date tehnice rezervor de stocare de 100 litri

• Volum: 100 litri
• Suprafața schimbătorului de căldură: 1,2 m²
• Capacitate schimbător de căldură: 5,27 litri
• Conectare tur și retur încălzire: 3/4" AG
• Racord tur și retur apă menajeră: 3/4" AG
• Racord de circulație: 3/4" AG
• Conexiune anod de magneziu: 1 1/4" IG
• Conexiune pentru încălzire electrică: 1 1/2" IG
• Izolație termică: spumă poliuretanică (PUR)
• Temperatură maximă de funcționare la depozitare 95 °C
• Presiune maximă de funcționare a rezervorului de stocare/schimbătorului de căldură: 6 bar
• Max.Temperatura de funcționare a schimbătorului de căldură 100 °C
• Pierdere: 28 wați
• Dimensiuni cu izolație (diametru x înălțime): 625 x 770 mm
• Greutate (goală): 64 kg

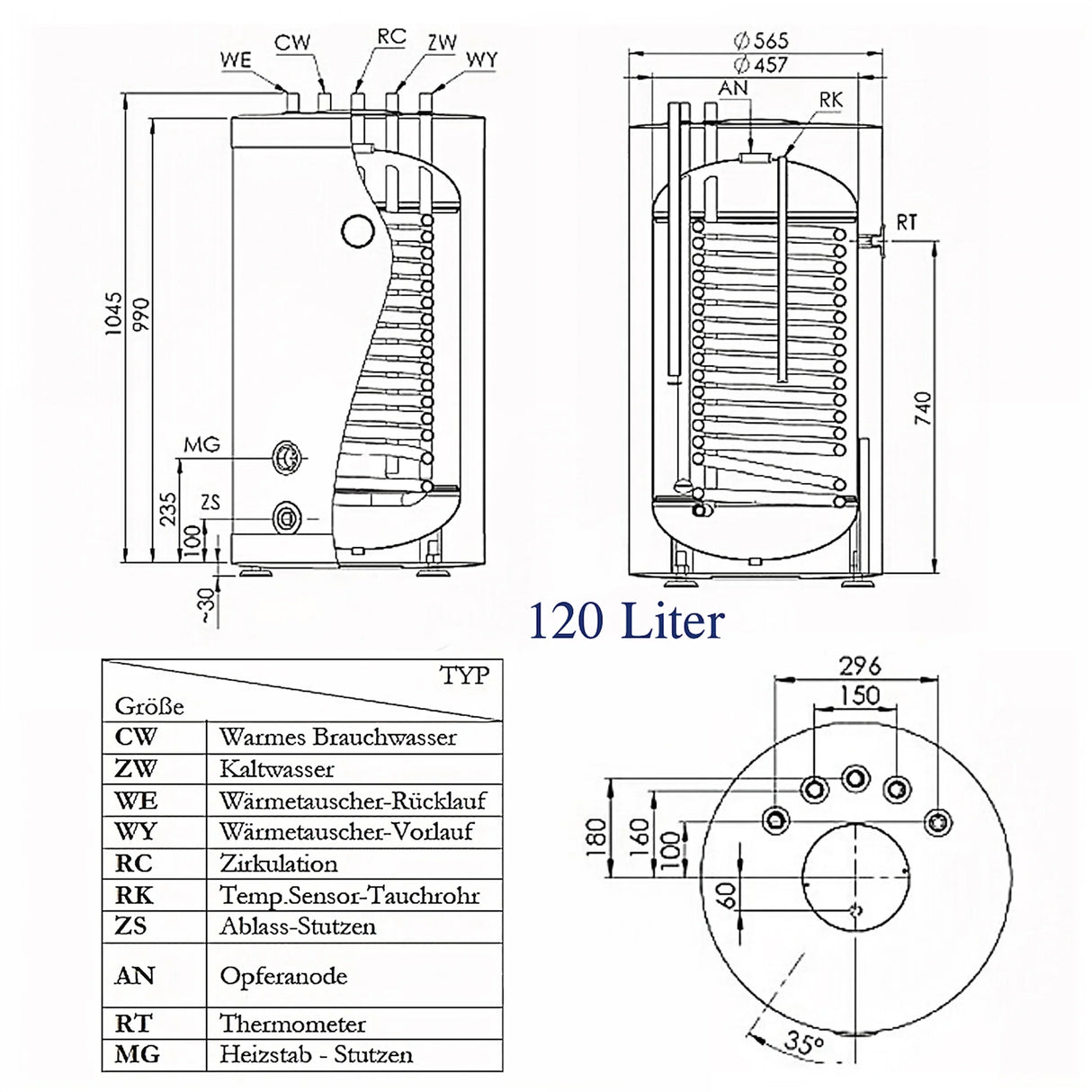

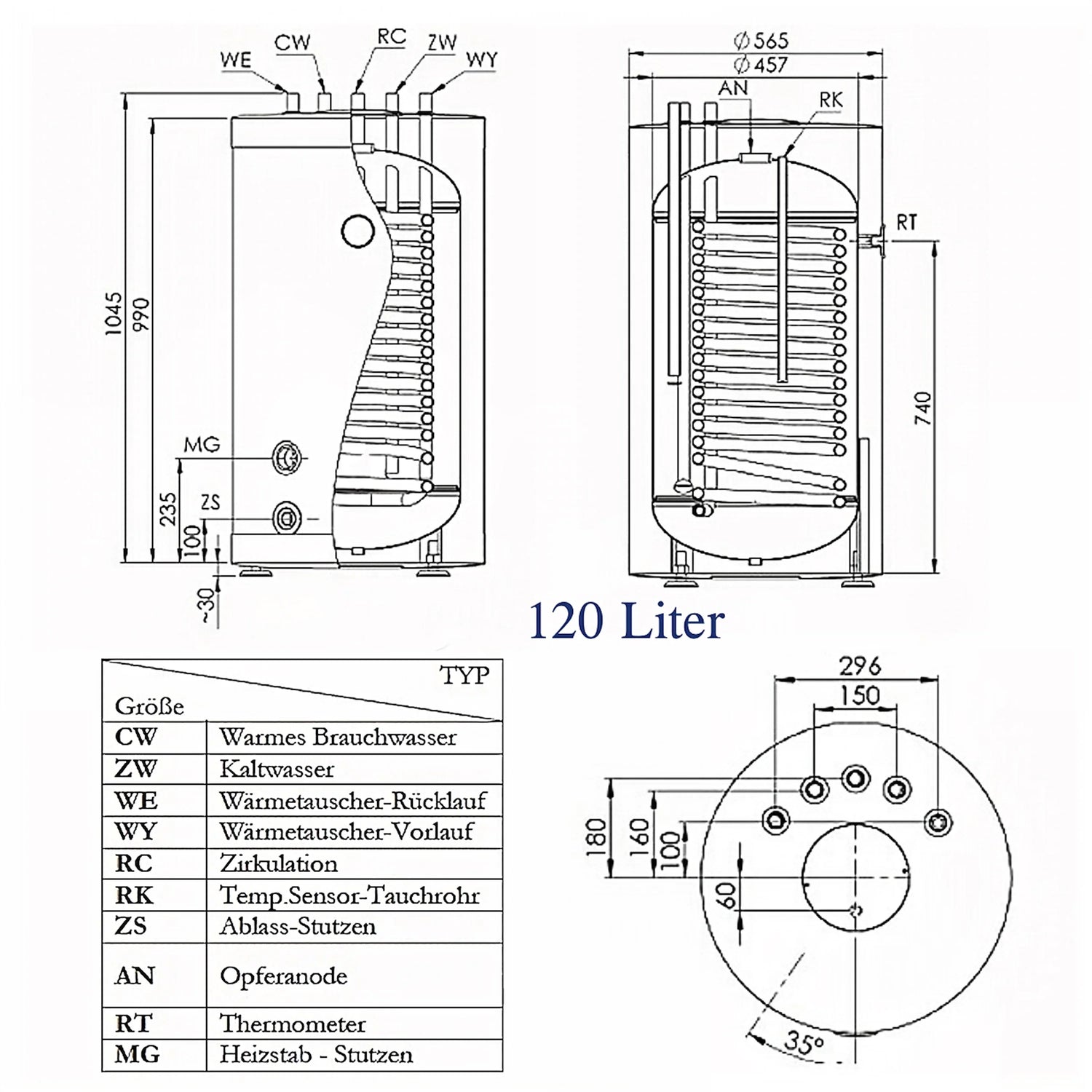

Date tehnice 120 litri

• Volum: 120 de litri
• Suprafața schimbătorului de căldură: 1,4 m²
• Capacitate schimbător de căldură: 6,1 litri
• Conectare tur și retur încălzire: 3/4" AG
• Racord tur și retur apă menajeră: 3/4" AG
• Racord de circulație: 3/4" AG
• Conexiune anod de magneziu: 1 1/4" IG
• Conexiune pentru încălzire electrică: 1 1/2" IG
• Izolație termică: spumă poliuretanică (PUR)
• Temperatură maximă de funcționare la depozitare 95 °C
• Presiune maximă de funcționare a rezervorului de stocare/schimbătorului de căldură: 6 bar
• Temperatura maximă de funcționare a schimbătorului de căldură 100 °C
• Pierdere: 32 wați
• Dimensiuni cu izolație (diametru x înălțime): 565 x 1045 mm
• Greutate (goală): 71 kg

Date tehnice 150 litri

• volum150 litri
• Suprafața schimbătorului de căldură: 1,4 m²
• Capacitate schimbător de căldură: 6,1 litri
• Conectare tur și retur încălzire: 3/4" AG
• Racord tur și retur apă menajeră: 3/4" AG
• Racord de circulație: 3/4" AG
• Conexiune anod de magneziu: 1 1/4" IG
• Conexiune pentru încălzire electrică: 1 1/2" IG
• Izolație termică: spumă poliuretanică (PUR)
• Temperatură maximă de funcționare la depozitare 95 °C
• Presiune maximă de funcționare a rezervorului de stocare/schimbătorului de căldură: 6 bar
• Temperatura maximă de funcționare a schimbătorului de căldură 100 °C
• Pierdere: 36 wați
• Diametrul interior al rezervorului de stocare: 510 mm
• Dimensiuni cu izolație (diametru x înălțime): 625 x 980 mm
• Greutate (goală): 76 kg

Date tehnice 180 litri

• Volum: 183 litri
• Suprafața schimbătorului de căldură: 1,67 m²
• Capacitate schimbător de căldură: 7,8 litri
• Conectare tur și retur încălzire: 3/4" AG
• Racord tur și retur apă menajeră: 3/4" AG
• Racord de circulație: 3/4" AG
• Conexiune anod de magneziu: 1 1/4" IG
• Conexiune pentru încălzire electrică: 1 1/2" IG
• Izolație termică: spumă poliuretanică (PUR)
• Temperatură maximă de funcționare la depozitare 95 °C
• Presiune maximă de funcționare a rezervorului de stocare/schimbătorului de căldură: 6 bar
• Temperatura maximă de funcționare a schimbătorului de căldură 100 °C
• Pierdere: 42 wați
• Diametrul interior al rezervorului de stocare: 715 mm
• Dimensiuni cu izolație (diametru x înălțime): 715 x 1030 mm
• Greutate (goală): 88 kg

Date tehnice element de încălzire 1,5 kW

• Putere de încălzire: 1,5 kW
• Interval de temperatură: 5-75°C
• Histerezis la pornire: 7-10°C
• Lungime de instalare: 300 mm
• Lungime neîncălzită: 70 mm
• Limitator de temperatură de siguranță: 93°C
• Conexiune: 1 ½" AG
• Presiune maximă de funcționare: 10 bar
• Clasa de protecție: IPX4
• Materialul serpentinei de încălzire: Aliaj 825
• Material carcasă: plastic, alb
• Alimentare: 230V/16A, monofazată
• Cablu de conectare: 1,5 metri cu mufă Schuko

Date tehnice element de încălzire 2,0 kW

• Putere de încălzire: 2 kW
• Controlul temperaturii: 5-75°C
• Histerezis la pornire: 7-10°C
• Lungime de instalare: 300 mm
• Lungime neîncălzită: 70 mm
• Limitator de temperatură de siguranță: 93°C
• Conexiune: 1 1/2" filet exterior
• Clasa de protecție: IPX4
• Max.Presiune de funcționare: 10 bar
• Material exterior: plastic, alb
• Materialul serpentinei de încălzire: Aliaj 825
• Alimentare: monofazată 230 V/16 A
• Lungime cablu: 1,5 metri cu mufă Schuko

Date tehnice Element de încălzire 3,0 kW

• Putere de încălzire: 3 kW
• Setare temperatură: 5°C până la 75°C
• Histerezis la pornire: 7-10°C
• Lungime de instalare: 420 mm
• Lungime neîncălzită: 100 mm
• Limitator de temperatură de siguranță: 93°C
• Conexiune: 1 1/2" AG
• Alimentare: 400 V
• Clasa de protecție: IPX4
• Presiune maximă de funcționare: 10 bar
• Materialul serpentinei de încălzire: Aliaj 825

Domeniul de livrare

– Rezervor de apă caldă GEMA cu schimbător de căldură și izolație
– Supapă de siguranță cu diafragmă
– Instrucțiuni de utilizare și întreținere
– Opțional: Element de încălzire electric Self-a
