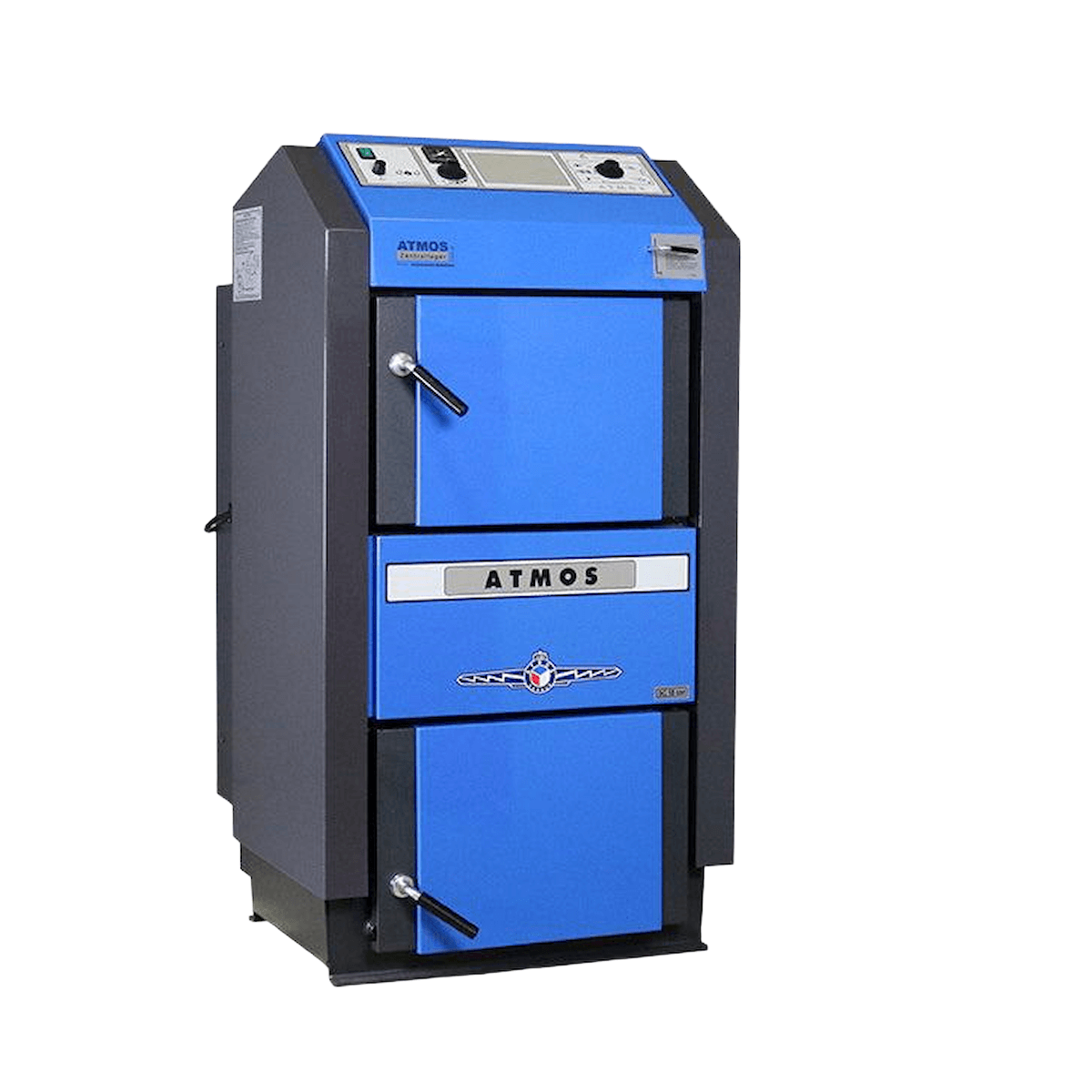

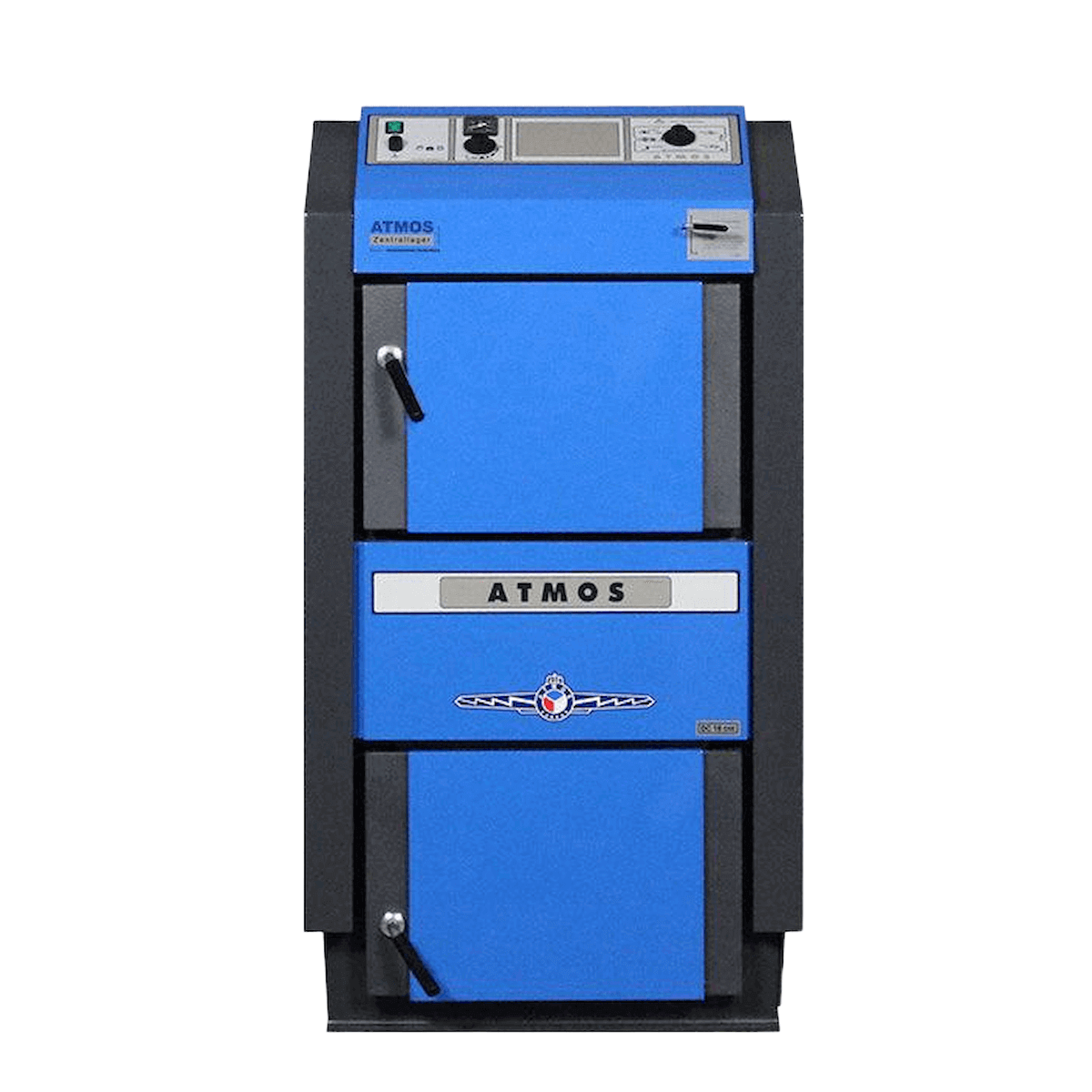

Malkas gazifikators Atmos GSE 19 kW

ATMOS malkas gazifikācijas katls GSE apkures katls

DC18GSE, DC22GSE, DC25GSE un DC30GSE ar skārienvadības ierīci ACD04 Atmos GSE (piemērots līdz 30 kW ar daļiņu separatoru)

ATMOS GSE malkas gazifikācijas katli ir visefektīvākie un tāpēc visbiežāk izmantotie ATMOS katli Vācijā.

Pārbaudītie un kvalitatīvie katlu izmēri: DC18GSE, DC22GSE, DC25GSE, DC30GSE, DC40GSE un DC50GSE tagad ietver: DC18GSE ar ACD04, the DC22GSE ar ACD04, the DC25GSE ar ACD04 un DC30GSE ar ACD04ATMOS GSE sērijā tagad ir iekļauti 10 koksnes gazifikatori.

Integrētā ACD04 vadības sistēma novērš nepieciešamību pēc visiem termostatiem, regulatoriem un termometriem, jo ​​tā pārņem to funkcijas. Visus katla parametrus, divus jauktus apkures lokus, ārējo karstā ūdens sagatavošanu un saules sistēmas vadību var pārvaldīt, izmantojot intuitīvu lietotāja saskarni (skārienvadība). Turklāt grafiskais displejs sniedz informāciju par katla darbības stāvokli un kopējo apkures sistēmu.

ATMOS GSE koksnes gazifikatori īpaši izceļas ar augstu efektivitāti un izcilu emisiju līmeni, tāpēc tos subsidē arī KfW (Atjaunojamās enerģijas aģentūra). Balstoties uz 85 gadu pieredzi gazifikācijas tehnoloģijās, ATMOS spēj konstruēt koksnes gazifikācijas katlus tā, lai KfW efektivitātes un emisiju prasības tiktu izpildītas pat bez dārgas elektronikas. GSE sērijas koksnes gazifikatori tika īpaši izstrādāti Vācijas tirgum.
Informācija par pašreizējo KFW/BAFA finansējumu par koksnes gazifikatoriem jūs saņemsiet šeit.

Šo koksnes gazifikatoru dizains ir iepriekšējās GS sērijas tālāka attīstība. Tādējādi abu sēriju degvielas kamera jau ir pārklāta ar keramiku. Šai ATMOS patentētajai aizsargkeramikai ir V-veida ģeometrija, kas nodrošina optimālu degvielas plūsmu un tādējādi garantē pilnīgu izdegšanu. ATMOS GSE sērijas sadegšanas kameras arī ir pārklātas ar keramiku. ir pilnībā aizsargāti ar keramiku. Tas nodrošina ATMOS GSE koksnes gazifikatora ilgu kalpošanas laiku.

GSE sērijas augstākā efektivitāte salīdzinājumā ar citiem modeļiem ir saistīta ar tās efektīvo dūmgāzu vadu. Tas ir lielāks un jaudīgāks, un tā konstrukcija ievērojami atšķiras no citām ATMOS koksnes gazifikatoru sērijām. Tajā ir iestrādāti lieli cauruļveida siltummaiņi, kas vēl vairāk samazina izplūdes gāzu temperatūru, tādējādi palielinot efektivitāti.

ATMOS GSE sērijas koksnes gazifikatori ir aprīkoti arī ar atsevišķu dūmgāzu termostatu. Tas nepārtraukti uzrauga dūmgāzu temperatūru. Ja tā pārsniedz maksimālo vērtību 200°C, dūmgāzu termostats ieslēdz impulsu un automātiski samazina sadegšanas gaisa padevi. Tas novērš dūmgāzu temperatūras pārsniegšanu un nodrošina ATMOS GSE katlu augsto efektivitāti.

Aprīkojums:

• ATMOS koksnes gazifikatori standarta aprīkojumā ir aprīkoti ar enerģiju taupošu indukcijas ventilatoru
  GSE katli standartaprīkojumā ir aprīkoti ar bufera uzlādes kontroli
• Belimo izpildmehānisms izplūdes gāzu temperatūras ierobežošanai, lai nodrošinātu augstu efektivitāti
• Automātiska izslēgšanās pēc malkas sadegšanas uzlādes sūknim un ventilatoram
• atsevišķa primārā un sekundārā gaisa regulēšana — mākslīgās vilkmes ventilators un primārais gaiss
  kontrolē dūmgāzu un katla termostats Siltumizolācija no minerālvates izolācijas
• Pēc izvēles: laikapstākļu atkarīga vadība 1 vai 2 jaucējkontūriem, 1 karstā ūdens un
  Saules enerģija (katla vadības panelis jau sagatavots)
• Pārbaudījis TÜV Süddeutschland EN303-5 CE0036 Papildinformācija par pašreizējo
  Koksnes gazifikatoru finansēšanas programmas var atrast vietnē www.kfw.de

Tehniskie dati

• Energoefektivitātes klase A+

• 3. katla klase

• Nominālā siltuma jauda 19 kW

• Efektivitāte 90,2%

• Stiepes prasība 16 Pa

• CO saturs 152 mg/m³

• Putekļu emisija 12 mg/m³

• Noteiktais kurināmais: malka

• Maksimālais malkas garums 380 mm

• Izplūdes gāzu temperatūra 145 °C

• Izplūdes gāzu masas plūsma 0,014 kg/s

• Augstums 1282 mm

• Platums 680 mm

• Dziļums 830 mm

• Dūmvada caurules savienojums 150/152 mm

• Svars 376,0 kg

Piegādes komplekts: Malkas gazifikators Atmos GSE 19 kW

• Katls, ieskaitot katla apšuvumu un keramiku
• Indukcijas ventilators
• Pilnībā tīrāmi piederumi
• Ugunsdzēsības regulators
• Pelnu atvilktne
• KFE vārsts
