Stockage d'hygiène avec 2 échangeurs de chaleur

Réservoir de stockage combiné eau douce-hygiène FKS : chauffage de l'eau potable résistant aux légionelles

Présentation du produit

Le ballon de stockage d'eau potable combiné FKS assure un chauffage de l'eau potable résistant aux légionelles grâce à un tube ondulé en acier inoxydable intégré et combine les avantages d'une chaudière et d'un chauffe-eau instantané. Il est compatible avec divers générateurs de chaleur tels que les chaudières solaires, fioul/gaz, bois ou granulés, ainsi que les pompes à chaleur, et permet également l'alimentation des circuits de chauffage.

Concept fonctionnel et hygiénique

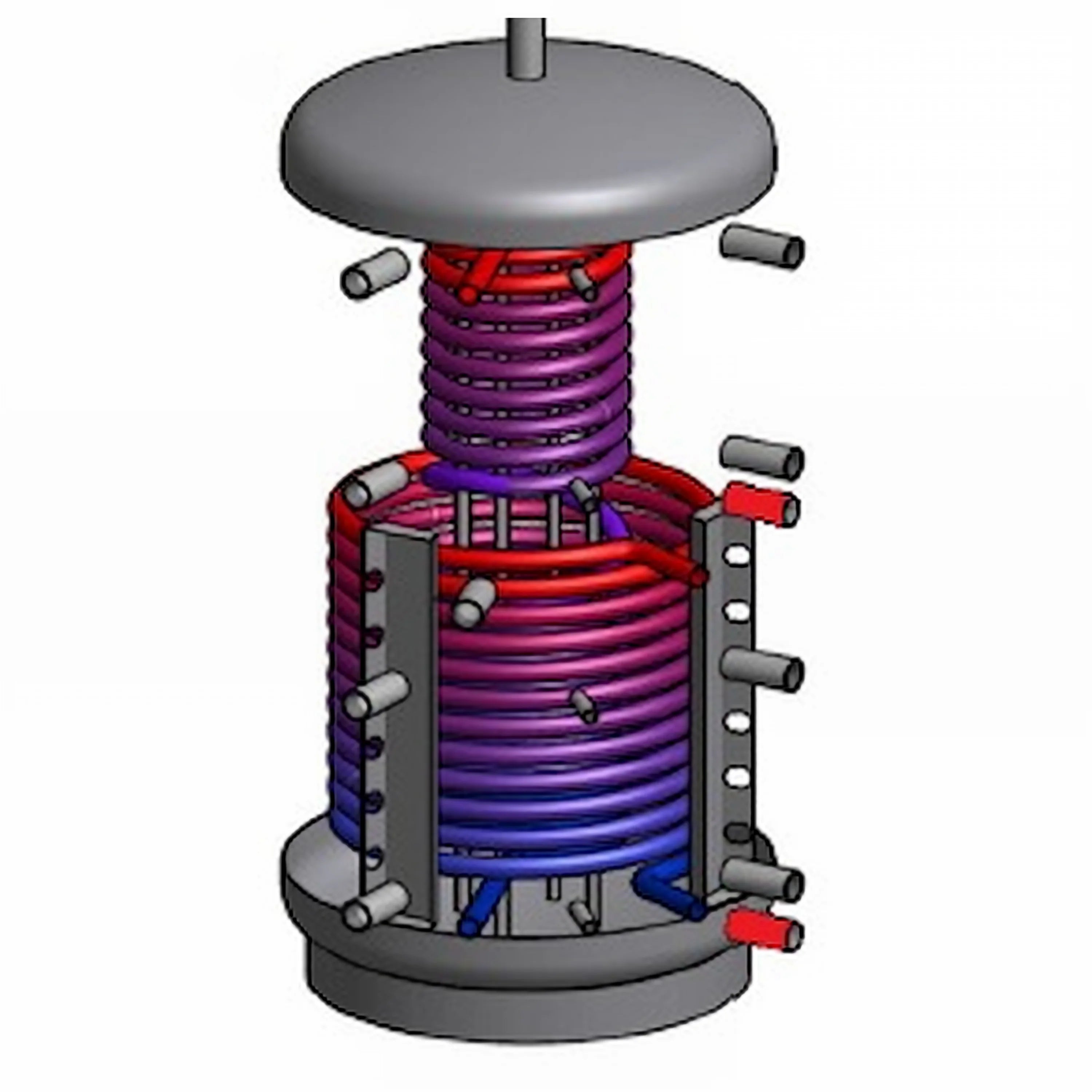

Le tube ondulé en acier inoxydable enroulé à l'intérieur du ballon de stockage chauffe en permanence l'eau potable et réduit le besoin de stockage d'eau sanitaire, minimisant ainsi le risque de prolifération de légionelles. La grande surface de l'échangeur de chaleur en acier inoxydable assure un débit d'eau chaude élevé ; aucune anode sacrificielle n'est nécessaire, rendant le ballon de stockage sans entretien.

Matériaux et fabrication

Le réservoir est fabriqué en acier S235JRG2 de haute qualité, conforme aux normes DIN 4753/EN 12897, et l'échangeur de chaleur pour eau potable est en tube ondulé en acier inoxydable 1.4404 (fabriqué en Allemagne). L'intérieur du réservoir est brut et l'extérieur est apprêté. Les raccordements de l'échangeur de chaleur pour eau potable sont situés sur le côté.

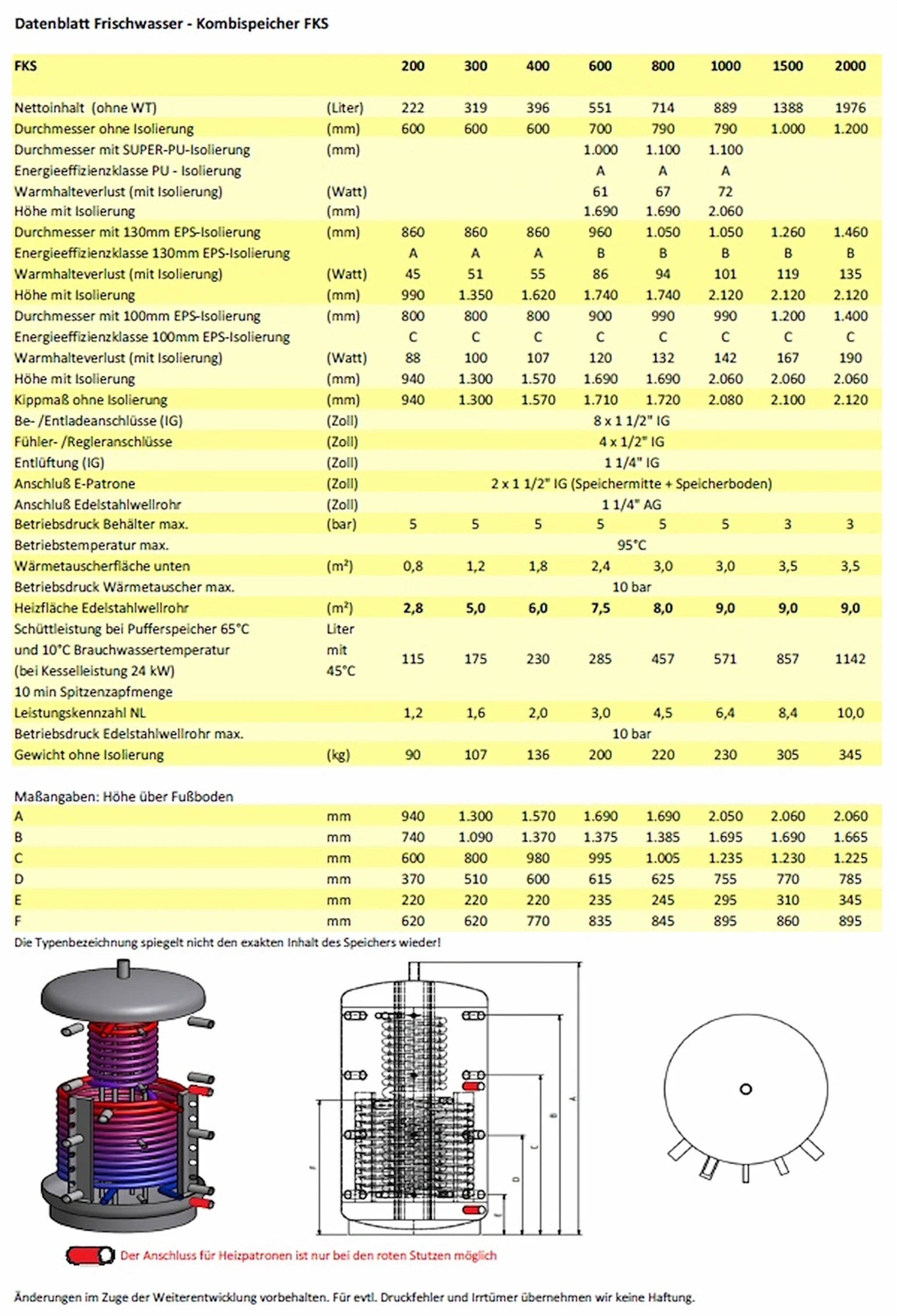

Données techniques

La pression de service du réservoir peut atteindre 5 bars et celle de l'échangeur de chaleur d'eau potable 10 bars. Les volumes varient de 200 à 2 000 litres ; les modèles de 200 à 400 litres sont équipés d'une prise pour cartouche chauffante électrique, tandis que les modèles de 600 à 2 000 litres en ont deux. Un élément chauffant électrique peut être facilement installé ultérieurement.

Connexions et intégration

Tous les raccordements sont conçus pour que les sources d'énergie et les consommateurs connectés puissent fonctionner indépendamment les uns des autres, minimisant ainsi les efforts de contrôle. De plus, aucun contrôleur ni pompe distinct n'est requis pour la production d'eau chaude, ce qui simplifie l'installation.

Échangeur de chaleur et performances

Le tube ondulé en acier inoxydable sert d'échangeur de chaleur d'eau douce et offre des débits et des rendements élevés grâce à sa grande surface. Un échangeur de chaleur à tube lisse extra-large, intégré au réservoir, est disponible pour les raccordements solaires et de chauffage et assure un échange thermique efficace entre les circuits de chauffage et d'eau potable.

Variantes d'isolation

Plusieurs options d'isolation sont disponibles : 100 mm d'EPS (classe d'efficacité C), 130 mm d'EPS AirPor® (classe d'efficacité B) et 150 mm de mousse PU super rigide (classe d'efficacité A) pour 600 à 1 000 litres. Toutes les options sont dotées d'un boîtier en plastique gris argenté avec bande de fermeture ; l'isolation PU est amovible.

Mousse de polystyrène EPS AirPor® – propriétés

L'isolant EPS AirPor® associe l'EPS à des additifs en graphite pour une meilleure réflexion thermique, une réduction des pertes thermiques et, par conséquent, une réduction des coûts énergétiques. Il se distingue par son ajustement parfait, sa facilité d'installation, sa recyclabilité à 100 % et une isolation supplémentaire du sol et du toit. Conductivité thermique selon la norme DIN EN 12667 : 0,0316 W/mK.

Isolation en mousse PU super rigide

L'isolation en mousse PU super rigide de 150 mm offre d'excellentes propriétés isolantes (conductivité thermique de 0,023 W/mK), un laminage en polaire pour éviter la convection et une coque robuste et amovible avec gaine en PS (RAL 9006). Cette version est de classe énergétique A et est également recyclable.

Avantages et coûts d'exploitation

L'association d'une isolation thermique performante, d'échangeurs de chaleur en acier inoxydable de haute qualité et d'un faible stockage d'eau réduit les pertes de chaleur et les coûts d'exploitation. L'EPS AirPor® permet de réduire les pertes de chaleur jusqu'à 30 % par rapport à une isolation classique, ce qui se traduit par une réduction des coûts énergétiques et une meilleure performance à long terme.

Installation, maintenance et sécurité

L'installation est simple : les raccordements sont intuitifs, aucune pompe ni aucun système de régulation pour la production d'eau chaude n'est requis, et des résistances électriques peuvent être installées ultérieurement. L'absence d'anodes sacrificielles élimine le remplacement systématique des anodes, rendant le ballon quasiment sans entretien.

Domaines d'application

Le FKS est universellement applicable aux maisons individuelles et collectives, aux immeubles commerciaux et aux applications utilisant des sources de chaleur combinées, notamment lorsqu'une préparation d'eau potable hygiénique et une intégration flexible du système sont requises. Il est particulièrement adapté aux systèmes avec apport solaire et à plusieurs générateurs de chaleur.

Résumé

Le ballon de stockage combiné hygiénique d'eau douce FKS allie une technologie d'eau douce hygiénique, des possibilités de raccordement flexibles et des options d'isolation efficaces dans un système nécessitant peu d'entretien. Ses matériaux robustes, sa facilité d'installation et son rendement énergétique élevé en font une solution pratique pour les systèmes modernes d'eau chaude et de chauffage.

Contenu de la livraison

• Réservoir de stockage hygiénique avec 2 échangeurs de chaleur au choix
• y compris l'isolation sélectionnée
• Assemblée &et instructions d'utilisation
