Vanne de remplissage de chauffage automatique, combinaison de remplissage DN20 ¾" BA 6628 plus

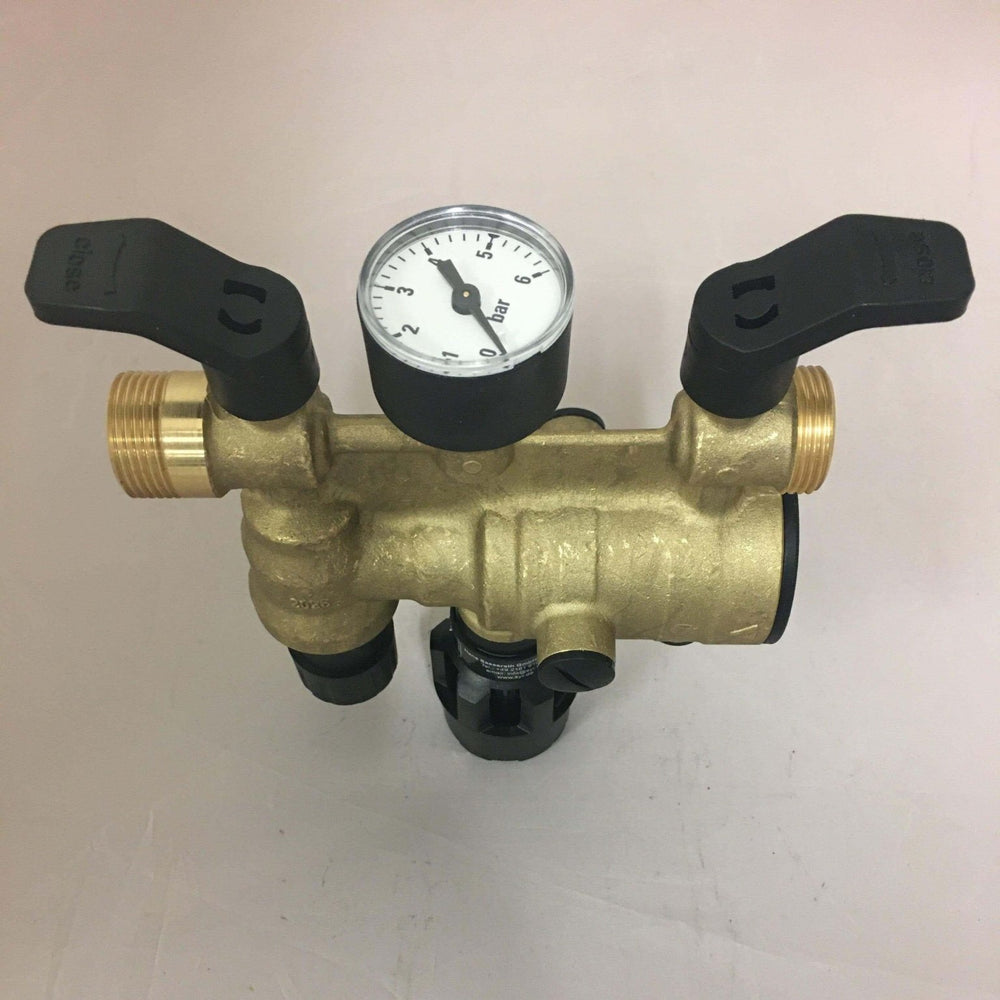

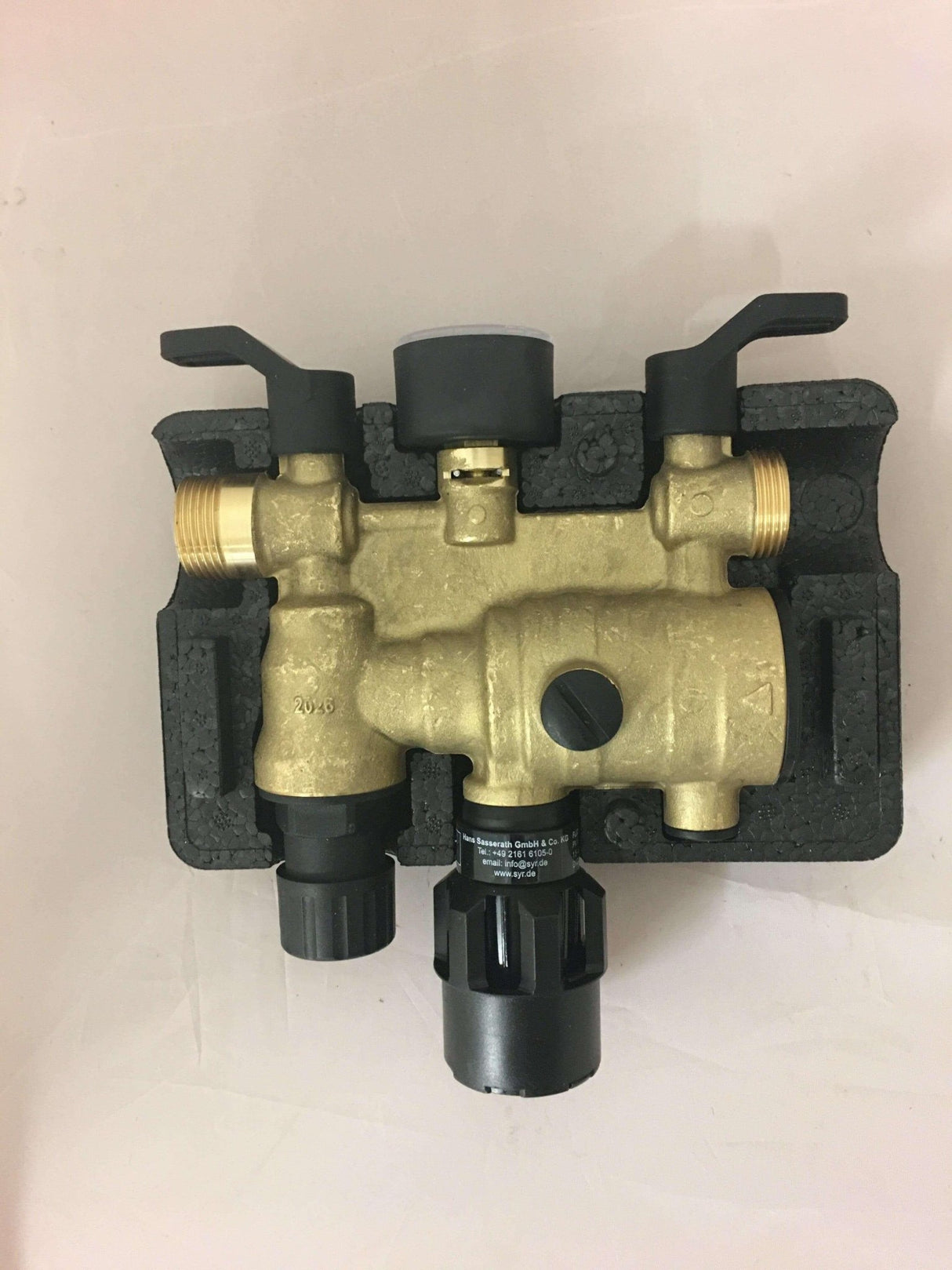

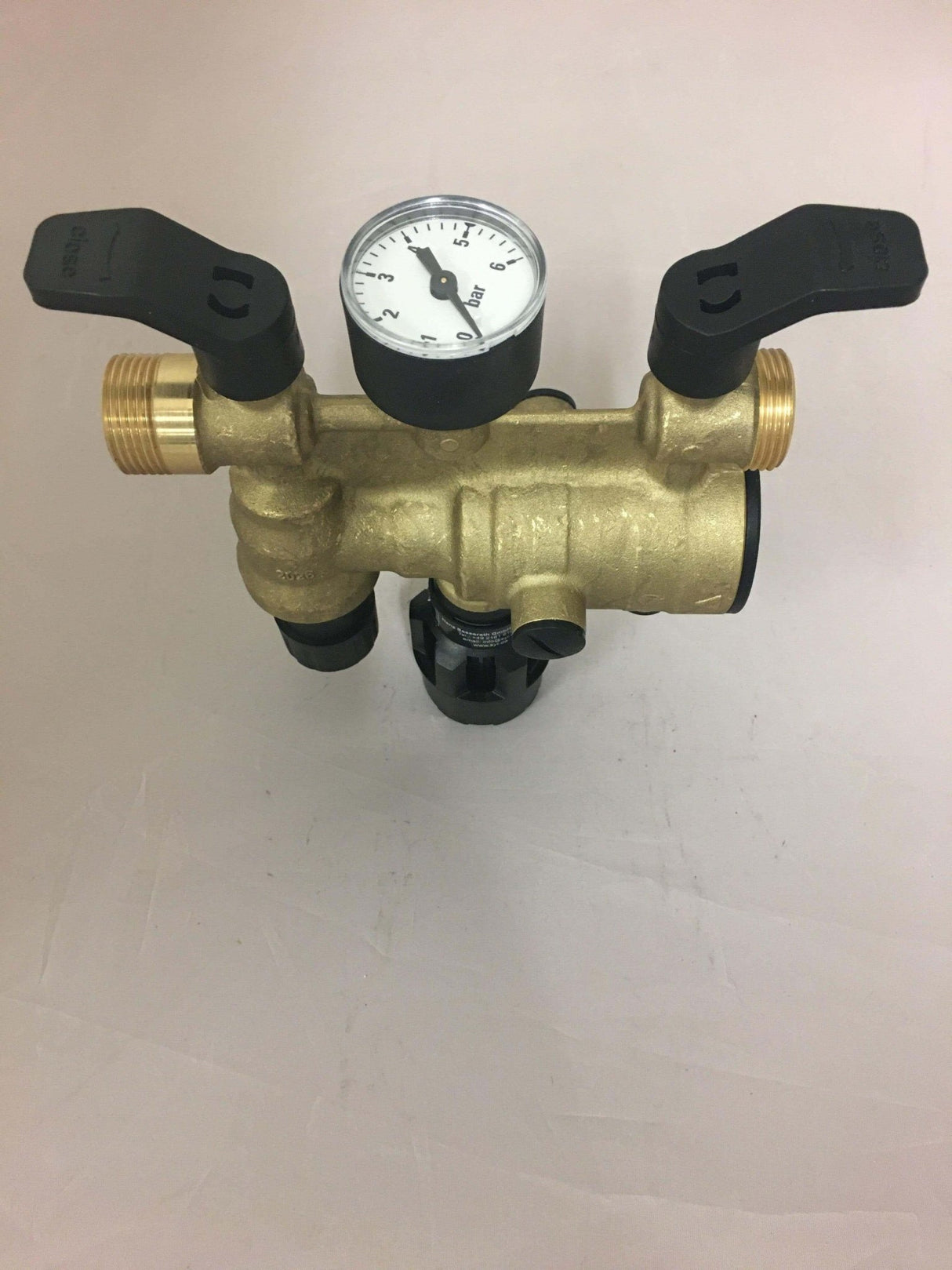

La vanne de remplissage automatique est conçue pour le remplissage automatique des systèmes de chauffage fermés. Elle comprend un réducteur de pression, un manomètre et un séparateur de système BA.

Cette vanne de remplissage est utilisée pour le remplissage et le remplissage automatiques des systèmes de chauffage central à eau chaude conformément à la norme DIN EN 12828. Selon la norme DIN EN1717, elle est connectée en permanence à la conduite d'eau potable.

Si la pression d'alimentation chute en dessous de la pression du système de chauffage pendant le remplissage, le séparateur de système BA (homologué jusqu'à la catégorie de fluide 4 incluse) intégré à la vanne de remplissage empêche le retour de l'eau de chauffage dans la conduite d'eau potable. L'eau de chauffage contenant des inhibiteurs (agents anticorrosion et antigel) peut également être raccordée en permanence au réseau d'eau potable grâce à la vanne de remplissage, éliminant ainsi le raccordement par flexible auparavant nécessaire.

Une fois le processus de remplissage terminé, la vanne d'arrêt de la vanne de remplissage doit être refermée pour des raisons de sécurité.

• moyen	eau potable

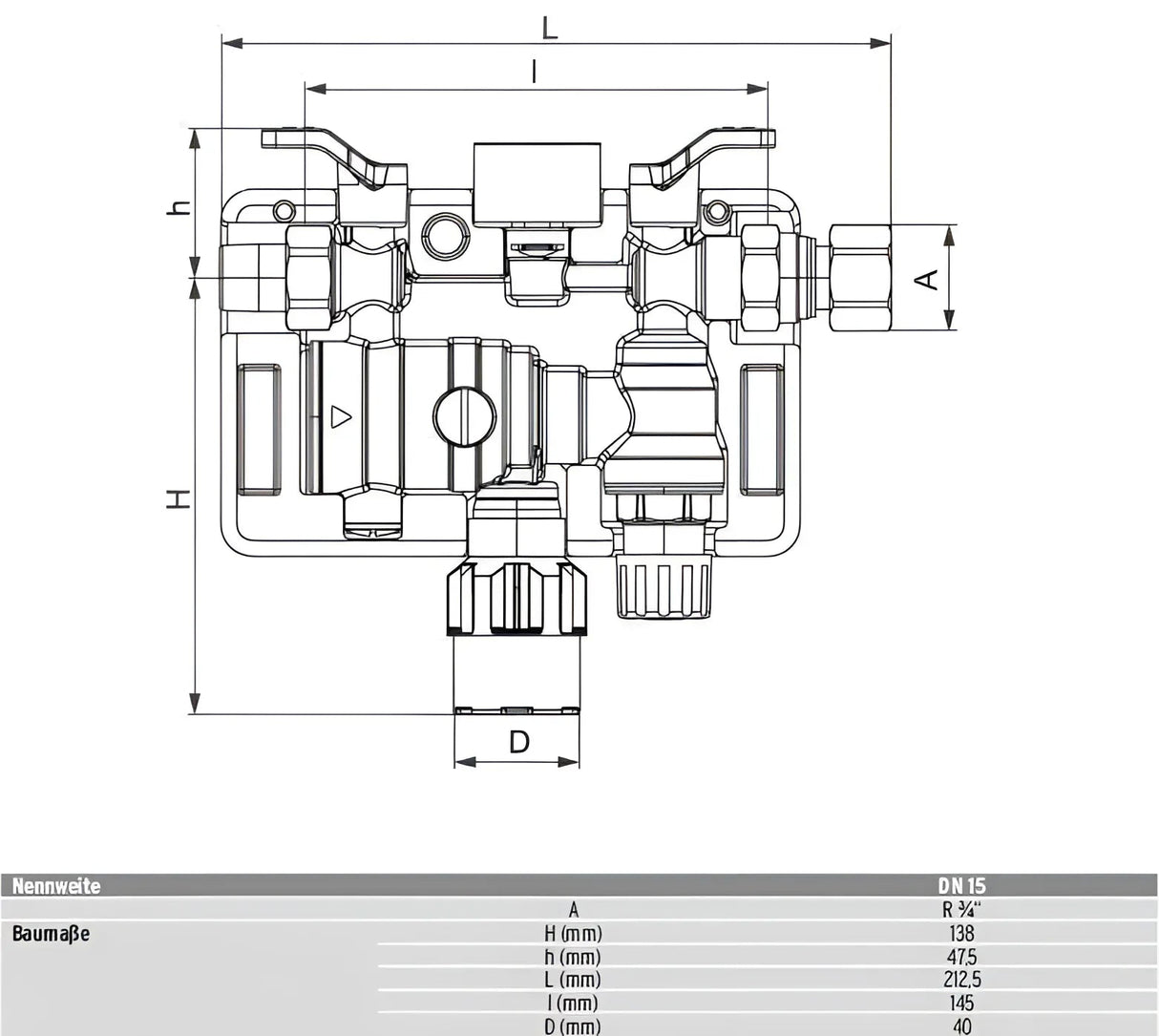

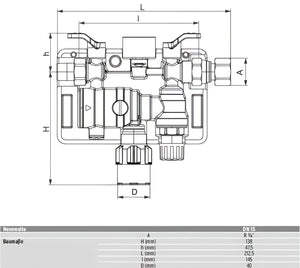

  Taille de la connexion	DN20
  Pression d'entrée	max. 10 bars
  Pression de sortie	1,5 à 4 bars
  Réglage d'usine	1,5 bar
  Capacité de remplissage	1,35 m3/h à 1,5 bar Δp
  Entrée de température de fonctionnement	max. 30 °C (côté entrée)
  Température de fonctionnement de sortie	max. 65ºC (côté sortie)
  Position d'installation	horizontale, connexion en entonnoir vers le bas

*Sous réserve de modifications techniques | Les images peuvent varier
