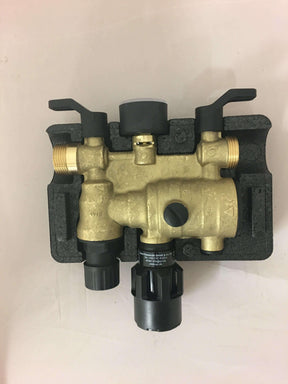

Válvula de llenado de calefacción automática, combinación de llenado DN20 ¾" BA 6628 plus

La válvula automática de llenado de calefacción está diseñada para el llenado automático de sistemas de calefacción cerrados. Incluye un reductor de presión, un manómetro y un separador de sistema BA.

Esta válvula de llenado se utiliza para el llenado y rellenado automático de sistemas de calefacción central de agua caliente según DIN EN 12828. Según DIN EN 1717, está conectada permanentemente a la tubería de agua potable.

Si la presión de suministro cae por debajo de la presión del sistema de calefacción durante el llenado, el separador del sistema BA (aprobado hasta la categoría de fluido 4 inclusive) integrado en la válvula de llenado impide que el agua de calefacción refluya a la línea de agua potable. El agua de calefacción con inhibidores (anticorrosivos y anticongelantes) también puede conectarse permanentemente al sistema de agua potable mediante la válvula de llenado, eliminando así la necesidad de la conexión de manguera que se requería anteriormente.

Una vez finalizado el proceso de llenado, por razones de seguridad, se debe cerrar nuevamente la válvula de cierre de la válvula de llenado.

• medio	agua potable
  Tamaño de la conexión	DN20
  Presión de entrada	máx. 10 bar
  Presión de salida	1,5 - 4 bares
  Configuración de fábrica	1,5 barras
  Capacidad de llenado	1,35 m3/h a 1,5 bar Δp
  Entrada de temperatura de funcionamiento	máx. 30 °C (lado de entrada)
  Salida de temperatura de funcionamiento	máx. 65ºC (lado de salida)
  Posición de instalación	horizontal, conexión de embudo hacia abajo

*Cambios técnicos reservados | Las imágenes pueden variar
