Ράβδος θέρμανσης 9 kW με ρυθμιζόμενη κασέτα θέρμανσης

Θερμαντικά φυσίγγια EJK maxi MR ST – Η τέλεια προσθήκη σε συστήματα θέρμανσης και φωτοβολταϊκών

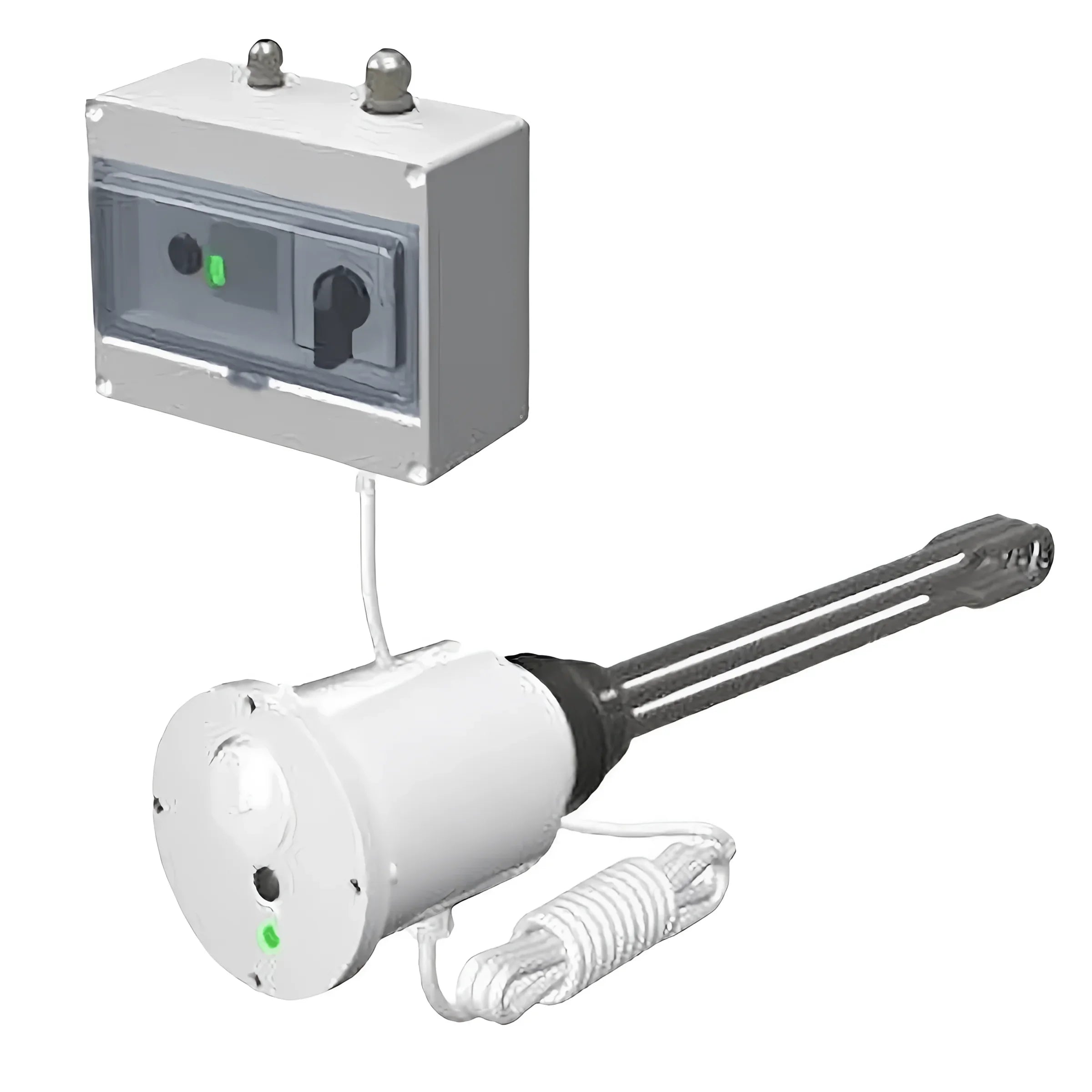

Η σειρά θερμαντήρων κασέτας EJK maxi MR ST συνδυάζει λειτουργικότητα, απόδοση και ευελιξία. Αυτές οι καινοτόμες συσκευές αποτελούνται από ένα ισχυρό θερμαντικό στοιχείο και έναν ηλεκτρικό διανομέα που περιλαμβάνει τόσο έναν αρθρωτό διακόπτη όσο και έναν πρακτικό διακόπτη έκκεντρου 3 σταδίων. Αυτό τις καθιστά ιδανική λύση για διάφορα συστήματα θέρμανσης, ειδικά σε συνδυασμό με φωτοβολταϊκά συστήματα και αντλίες θερμότητας.

Αρθρωτός διακόπτης για ευέλικτη παροχή ενέργειας

Ένα βασικό χαρακτηριστικό των θερμαντήρων κασέτας είναι ο ενσωματωμένος αρθρωτός διακόπτης. Αυτός επιτρέπει την άμεση σύνδεση με εξωτερικές πηγές ενέργειας, όπως αντλίες θερμότητας. Ο αυτοματισμός της αντλίας θερμότητας εξασφαλίζει βέλτιστο έλεγχο του θερμαντήρα κασέτας για μεγιστοποίηση της απόδοσης και της κατανάλωσης ενέργειας. Αυτή η καινοτόμος λύση επιτρέπει την απρόσκοπτη λειτουργία σε ολόκληρη την εγκατάσταση θέρμανσης, χωρίς την ανάγκη για πρόσθετη χειροκίνητη παρέμβαση.

Διακόπτης έκκεντρου 3 σταδίων για ατομικό έλεγχο ισχύος

Ο ενσωματωμένος τριβάθμιος διακόπτης έκκεντρου επιτρέπει την εύκολη και ευέλικτη ρύθμιση της ισχύος εξόδου του θερμαντικού φυσιγγίου. Αυτό είναι ιδιαίτερα χρήσιμο για μεταβαλλόμενες απαιτήσεις, όπως αυτές που μπορεί να προκύψουν κατά τη χρήση φωτοβολταϊκού συστήματος. Ο χρήστης μπορεί να ρυθμίσει χειροκίνητα την ισχύ εξόδου για να μειώσει την κατανάλωση ενέργειας, βελτιώνοντας έτσι την απόδοση σε περιόδους περιορισμένης ηλιακής ενέργειας, όπως σε συννεφιασμένες ημέρες.

Χρησιμοποιώντας τον διακόπτη έκκεντρου, είναι δυνατό να ρυθμίσετε το θερμαντικό φυσίγγιο σε ένα κλάσμα της μέγιστης ισχύος του, το οποίο όχι μόνο εξοικονομεί ενέργεια αλλά λαμβάνει επίσης υπόψη την κατανάλωση ενέργειας άλλων οικιακών συσκευών.

Ιδανικό συμπλήρωμα για φωτοβολταϊκά συστήματα

Τα θερμαντικά δοχεία EJK maxi MR ST σχεδιάστηκαν ειδικά για να συμπληρώσουν τα υπάρχοντα φωτοβολταϊκά συστήματα. Η χειροκίνητη ρύθμιση ισχύος επιτρέπει στους χρήστες να εξισορροπούν βέλτιστα την κατανάλωση της παραγόμενης ηλιακής ενέργειας και να διασφαλίζουν ότι η πλεονάζουσα ηλεκτρική ενέργεια χρησιμοποιείται με σύνεση. Η ευελιξία του συστήματος καθιστά δυνατή την αύξηση της αποδοτικότητας ολόκληρου του συστήματος θέρμανσης, μειώνοντας παράλληλα την εξάρτηση από εξωτερικές πηγές ενέργειας.

Ευέλικτες εφαρμογές

Αυτά τα θερμαντικά στοιχεία είναι κατάλληλα για θέρμανση νερού τόσο σε ανοιχτές όσο και σε κλειστές μεταλλικές δεξαμενές, καθώς και σε εμαγιέ δεξαμενές αποθήκευσης ζεστού νερού οικιακής χρήσης. Μπορούν επίσης να χρησιμοποιηθούν εύκολα σε δεξαμενές αδρανείας χωρίς εσωτερική επίστρωση. Ο σχεδιασμός με προστασία από τη διάβρωση με ανόδους μαγνησίου ή έντυπα ρεύματα ανόδου διασφαλίζει ότι το θερμαντικό στοιχείο αντέχει στις ηλεκτρικές διαφορές δυναμικού, εγγυώμενο έτσι μεγάλη διάρκεια ζωής.

Χάρη στην ευελιξία τους, τα θερμαντικά δοχεία της σειράς EJK maxi MR ST χρησιμοποιούνται επίσης σε μονάδες θέρμανσης MDC της ZUG Elektromet και μπορούν εύκολα να ενσωματωθούν σε συστήματα κεντρικής θέρμανσης.

Ανθεκτικά υλικά και ανθεκτική κατασκευή

Τα θερμαντικά στοιχεία των θερμαντήρων κασέτας στεγάζονται σε μια ειδικά σχεδιασμένη μεταλλική κεφαλή και είναι κατασκευασμένα από ανθεκτικά κράματα ανοξείδωτου χάλυβα. Αυτά τα υλικά προσφέρουν υψηλή αντοχή στη διάβρωση και τη φθορά, ακόμη και σε επαφή με το νερό τροφοδοσίας ή δεξαμενής αδρανείας. Μια γείωση εξασφαλίζει επίσης συμβατότητα με συστήματα καθοδικής προστασίας, παρέχοντας μακροπρόθεσμη προστασία τόσο για τον θερμαντήρα κασέτας όσο και για τη δεξαμενή.

Ο καινοτόμος σχεδιασμός αυτών των θερμαντικών φυσιγγίων χαρακτηρίζεται από προσεκτική μηχανική που διασφαλίζει την ηλεκτροχημική προστασία του συστήματος. Αυτό αυξάνει τόσο την αντοχή στη διάβρωση όσο και παρατείνει τη διάρκεια ζωής των εγκατεστημένων ανόδων μαγνησίου.

Τεχνικά στοιχεία του θερμαντικού φυσιγγίου

• Ισχύς: 9 kW
• Τάση σύνδεσης: 400 V
• Μη θερμαινόμενη περιοχή: 100 mm
• Μήκος εμβάπτισης έως τη σφράγιση: 735 mm
• Σύνδεση με σπείρωμα: 1 1/2"
• Ελάχιστος όγκος αποθήκευσης: 250 dm³

Τεχνικά δεδομένα του αρθρωτού ρελέ

• Ονομαστικό ρεύμα: 25 A
• Ονομαστική τάση: 234/400 V
• Τάση μόνωσης: 500 V
• Αριθμός τρεχουσών διαδρομών: 4
• Τροφοδοσία πηνίου: 230 V
• Πλάτος: 2 μονάδες

Τεχνικά στοιχεία του τριβάθμιου διακόπτη έκκεντρου

• Γωνία κλίσης: 45°/90°
• Ονομαστικό ρεύμα: 16 A
• Τάση μόνωσης: 690 V
• Συχνότητα: 50 Hz
• Τάση υπερτάσεων: 6 kV
• Χωρητικότητα παραγωγής: 0,7 kA
• Ονομαστικό βραχυπρόθεσμο ρεύμα: 0,5 kA
• Κατηγορία προστασίας: IP65

Συμπέρασμα: Η αποτελεσματικότητα συναντά την ευελιξία

Η σειρά θερμαντήρων κασέτας EJK maxi MR ST προσφέρει μια αξιόπιστη, ευέλικτη και αποτελεσματική λύση για τη θέρμανση νερού σε μια μεγάλη ποικιλία εφαρμογών. Σε συνδυασμό με φωτοβολταϊκά συστήματα και αντλίες θερμότητας, επιτρέπουν τη βέλτιστη χρήση ανανεώσιμων πηγών ενέργειας. Χάρη στα ανθεκτικά υλικά, τα καινοτόμα χαρακτηριστικά όπως η ρύθμιση ισχύος και τον εκλεπτυσμένο σχεδιασμό τους, αυτοί οι θερμαντήρες κασέτας αποτελούν μια επένδυση στη βιωσιμότητα και τη μακροπρόθεσμη απόδοση.

Πεδίο εφαρμογής της παράδοσης

• 1 x 9 kW αρθρωτό θερμαντικό στοιχείο
• Οδηγίες συναρμολόγησης

Λήψη

• Οδηγίες λειτουργίας
