Varmvatten drivs av solcellsenergi
Hur det fungerar:
1. Överskottsel:
Solcellsanläggningen genererar ofta mer el än vad som förbrukas direkt i hushållet, särskilt i solsken.
2. Värmeelement:
Överskottselektricitet leds till ett värmeelement i varmvattenberedaren.
3. Värmeomvandling:
Värmeelementet omvandlar elektriciteten till värme och värmer upp vattnet i ackumulatortanken.
100-liters varmvattenberedare ETWS
De varmvattenberedare 100-liters ETWS kombinerar toppmodern teknik med hög tillförlitlighet för central varmvattenberedning. En högeffektiv värmeväxlare med en yta på 1,2 m² utnyttjar värmeenergin från ditt solvärmesystem eller din värmepanna och värmer upp till 180 liter varmvatten bekvämt och ekonomiskt.
En högkvalitativ emaljbeläggning inuti ackumulatortanken, kompletterad med en generöst tilltagen magnesiumanod, säkerställer ett långvarigt korrosionsskydd. Tack vare den integrerade polyuretanisoleringen förblir värmeförlusten låg (endast 28 W effektförlust) och temperaturen hålls uppe till maximalt 95 °C.

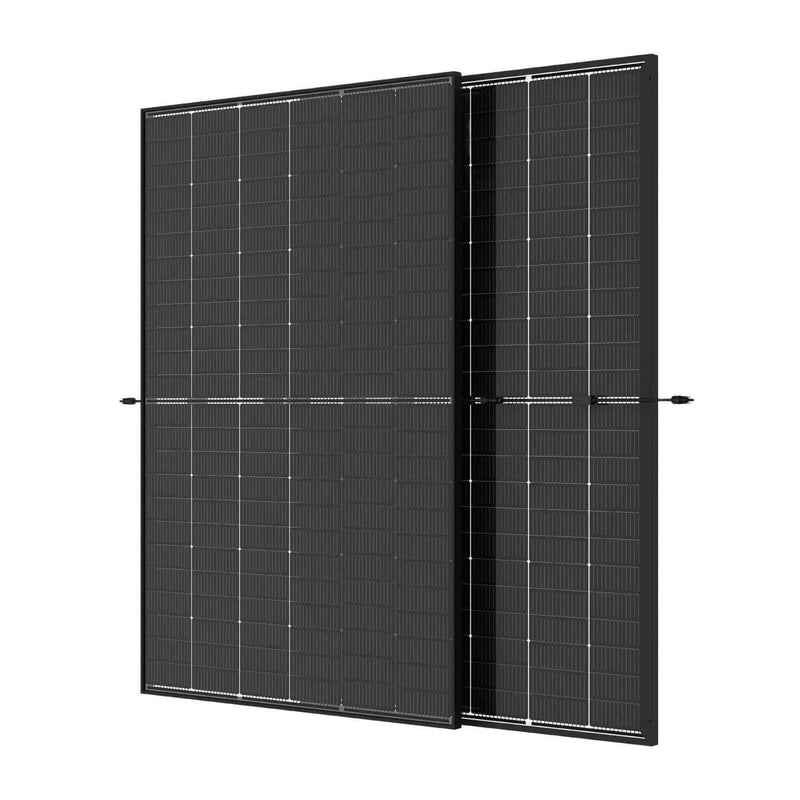

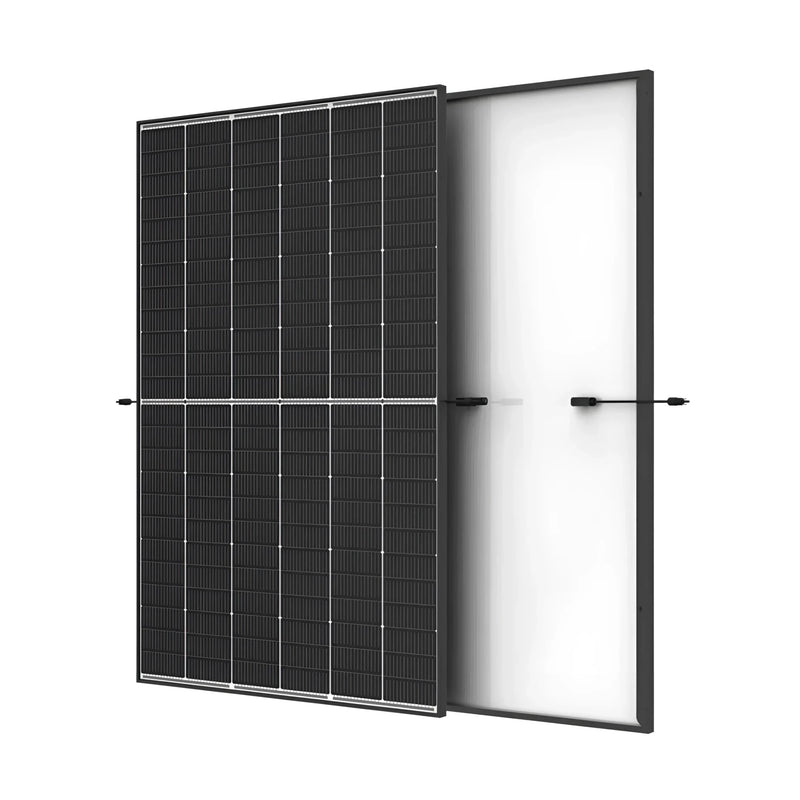

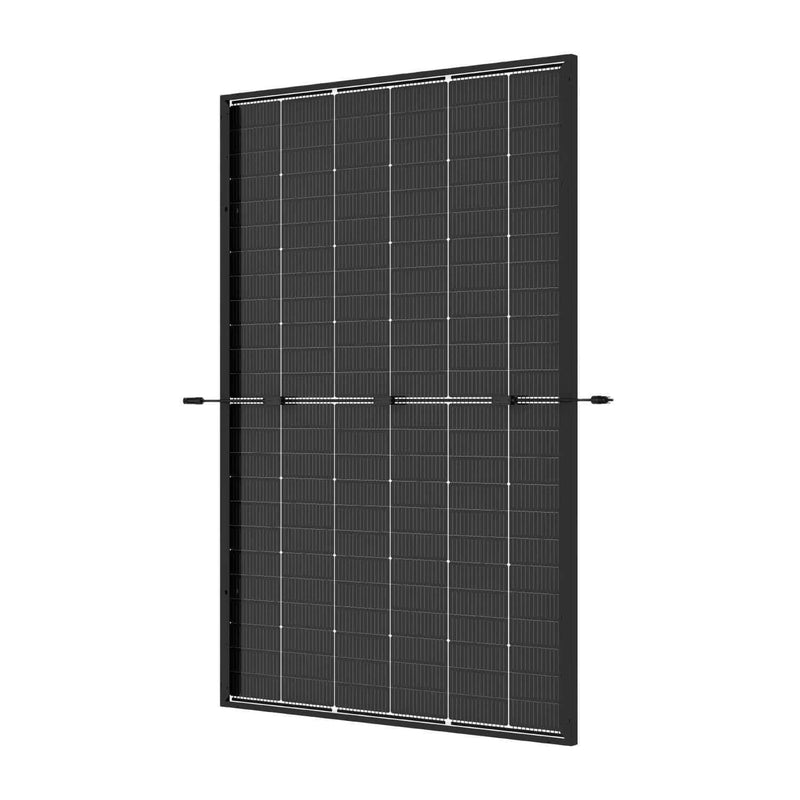

Högpresterande bifacial solcellsmodul Trina Vertex S+
Trina Vertex S+-modulen levererar en maximal effekt på upp till 435 Wp och uppnår en av de bästa effektiviteterna på marknaden med 21,8 %. Tack vare sin bifaciala dubbelglasdesign utnyttjas både front- och bakgrundsbelysning effektivt, vilket ökar energiutbytet med upp till 85 %.
Den robusta konstruktionen, med en tryckhållfasthet på 5 400 Pa framtill och 4 000 Pa baktill, säkerställer maximal motståndskraft mot hagel, snö och vindtryck. Med en längd på 1 762 mm, en bredd på 1 134 mm och en vikt på 21,8 kg är modulen mångsidig och lämplig för användning på bostads- och kommersiella tak.

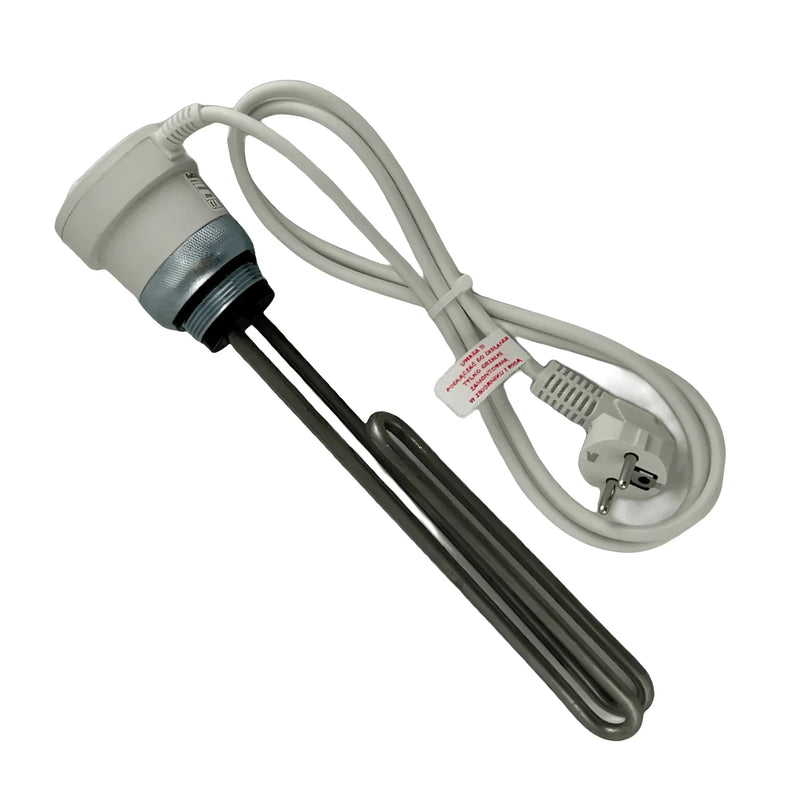

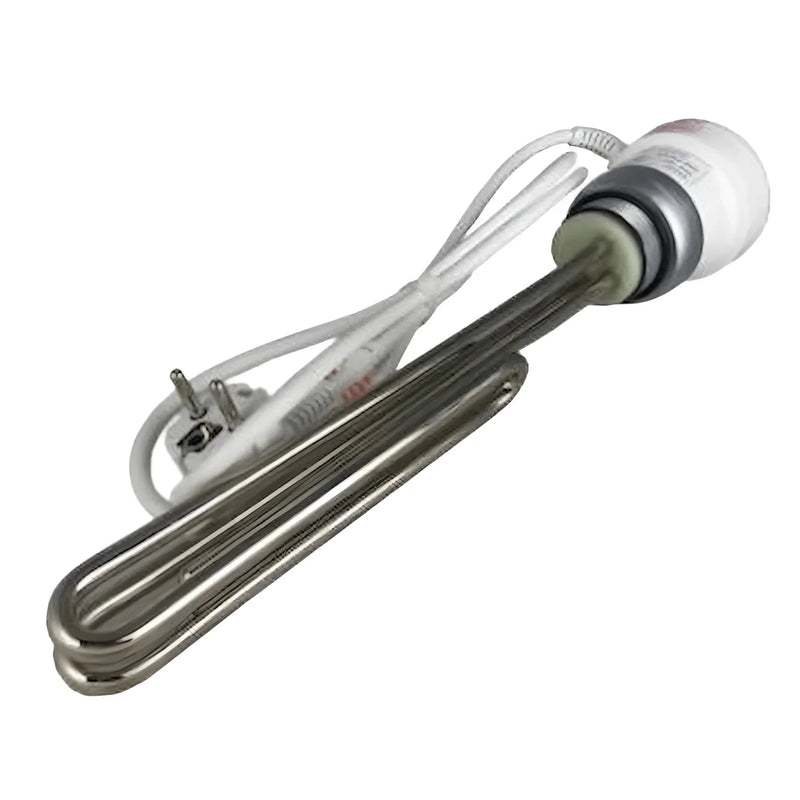

1,5 kW värmeelement för pålitlig support
1,5 kW-motorn elektriskt värmeelement Tillverkad av högkvalitativt rostfritt stål möjliggör den exakt temperaturreglering mellan 5 °C och 75 °C tack vare en integrerad termostat. En tillslagshysteres på 7–10 °C säkerställer stabila temperaturvärden och minimerar antalet tillslagscykler.
Med sin frostskyddsfunktion och en säkerhetstemperaturbegränsare på 93 °C kan värmeelementet användas säkert även på kalla dagar. Dess kompakta installationslängd på 300 mm, IPX4-skyddsklassning och ett driftstryck på upp till 10 bar gör det till det perfekta tillskottet för... Varmvattenberedare och solcellssystem.
Tekniska data
Tekniska specifikationer för 100 liters varmvattenberedare
- Volym: 100 liter
- Värmeväxlarens yta: 1,2 m²
- Värmeväxlarkapacitet: 5,27 liter
- Värmeframlednings- och returledningsanslutningar: 3/4" AG
- Anslutningar för varmvattenberedare och retur: 3/4" AG
- Cirkulationsanslutning: 3/4" AG
- Magnesiumanodanslutning: 1 1/4" IG
- Anslutning för elvärme: 1 1/2" IG
- Värmeisolering: Polyuretanskum (PUR)
- Maximal driftstemperatur för lagringstanken: 95 °C
- Maximalt driftstryck för ackumulatortank/värmeväxlare: 6 bar
- Max driftstemperatur värmeväxlare 100 °C
- Förlust: 28 watt
- Mått med isolering (diameter x höjd): 625 x 770 mm
- Vikt (tom): 64 kg

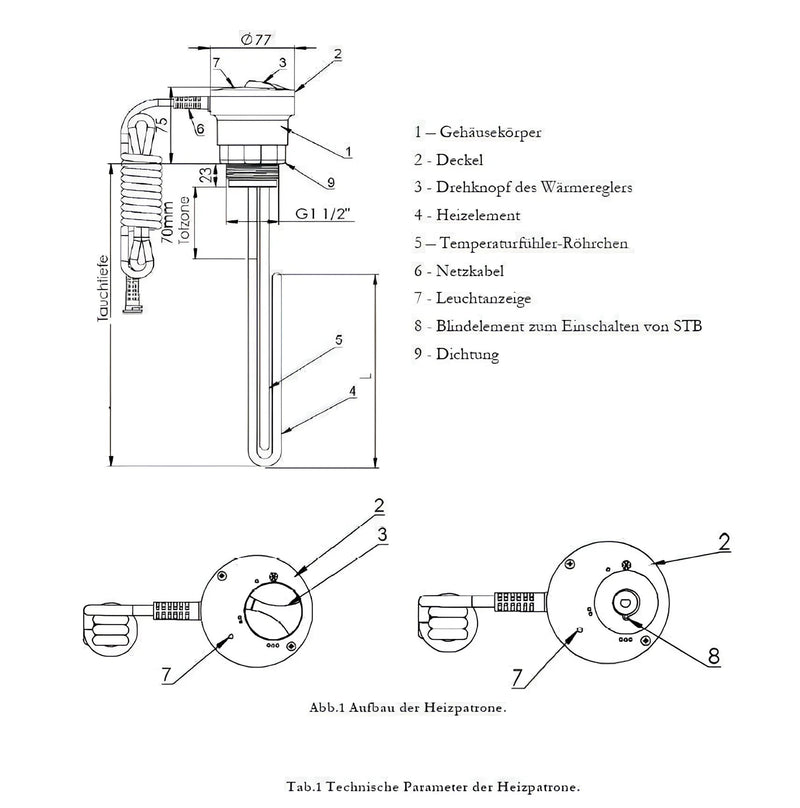

Tekniska data för värmeelementet i korthet
- Värmeeffekt: 1,5 kW
- Temperaturområde: 5–75 °C
- Tillslagshysteres: 7–10 °C
- Monteringslängd: 300 mm
- Ouppvärmd längd: 70 mm
- Säkerhetstemperaturbegränsare: 93°C
- Anslutning: 1 1/2" utvändig gänga
- Max.Driftstryck: 10 bar
- Skyddsklassning: IPX4
- Värmespolmaterial: Legering 825
- Höljets material: plast, vit
- Strömförsörjning: 230V/16A, enfas
- Anslutningskabel: 1,5 meter med Schuko-kontakt
Teknisk datamodul
- Moduleffektivitet: 21,8 %
- Antal celler: 144
- Celltyp: monokristallin
- Teknik: bifacial
- Kabellängd: 1 100 mm (+)/1 100 mm (-)
- Kontaktsystem: MC4-EVO2
- Bågfärg: svart
- Ramhöjd: 30 mm
- Modulbredd: 1 134 mm
- Modullängd: 1 762 mm
- Vikt: 21,8 kg
- Tryckbelastning framsida: 5 400 Pa
- Tryckmotstånd (baksidan): 4 000 Pa
- Effekttolerans (positiv): 0 - 5 Wp

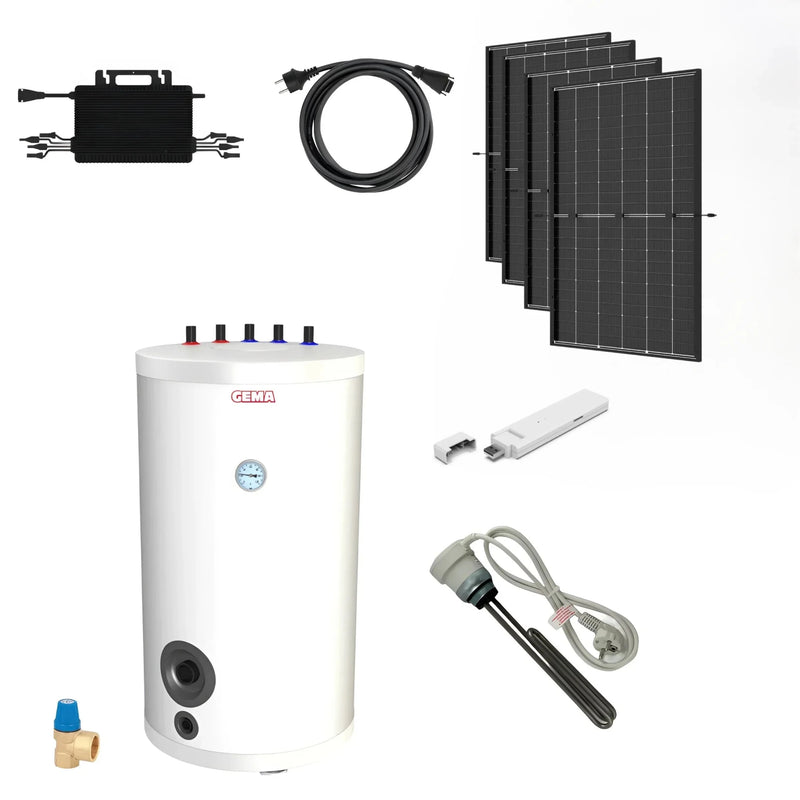

Leveransomfattning
- 1 st varmvattenberedare 100 liter
- 1 x värmeelement 1,5 kW
- 4 x PV-paneler 435 WP Bifacial svart ram

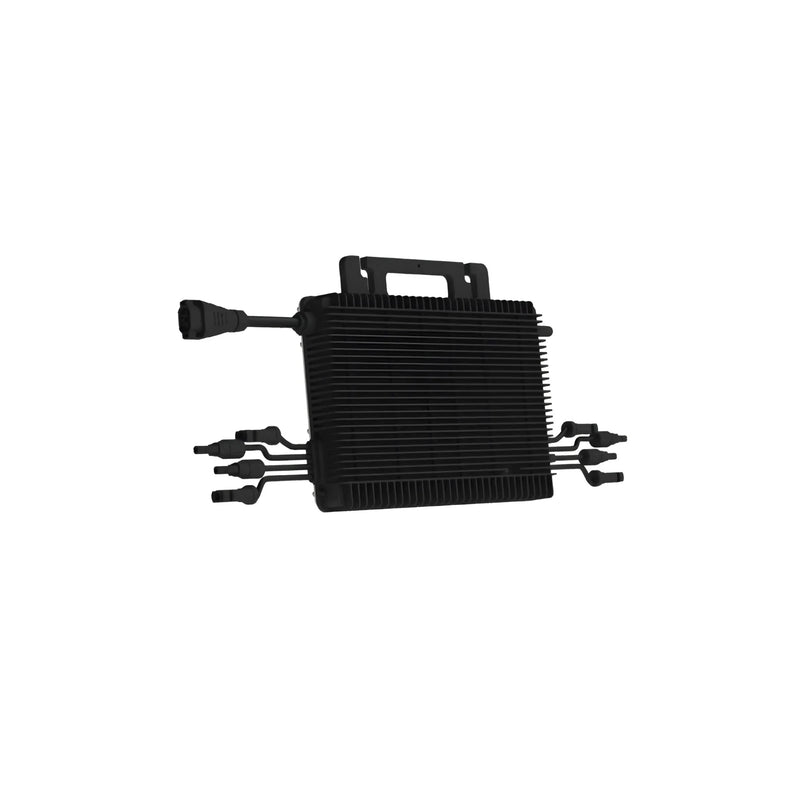

- 1 x Hoymiles 1600 W växelriktare

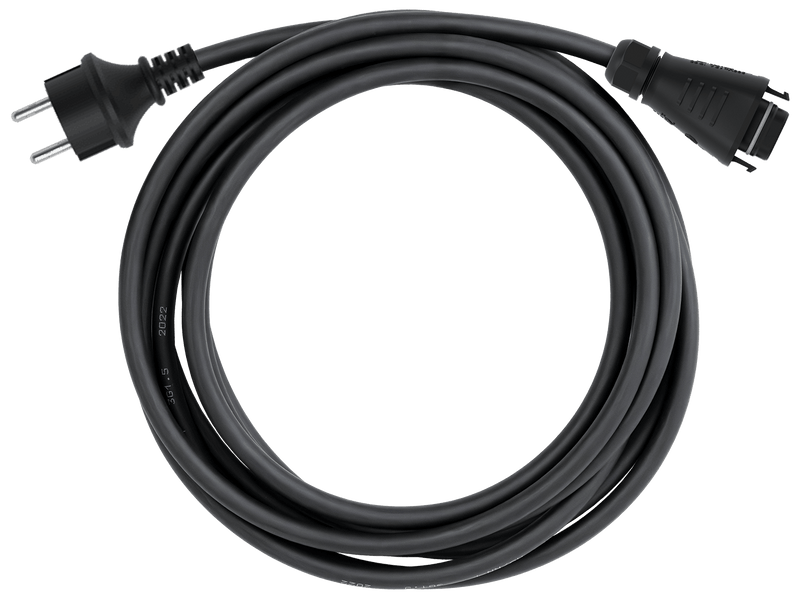

- 1 x PV-anslutningskabel 10 m
- 1 x DTU WLAN-minne
