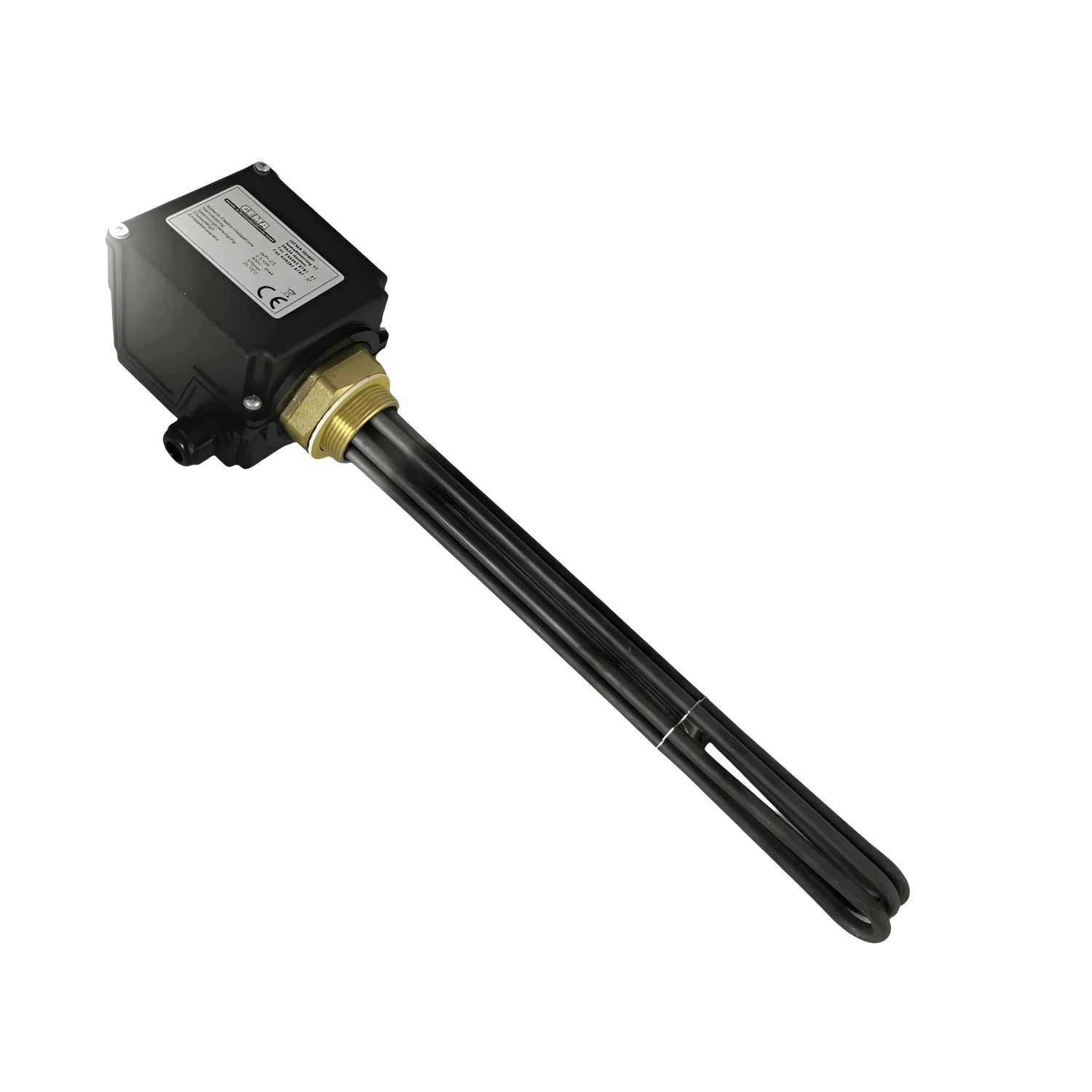

Elektrická vykurovacia vložka 2,5 kW AG 1 ½“

Funkčnosť a oblasti použitia

Elektrický vykurovací článok s výkonom 2,5 kW je ideálny na dodatočnú montáž vyrovnávacích nádrží, zásobníkov teplej úžitkovej vody a solárnych zásobníkov. Izolovaná vykurovacia patróna zaisťuje efektívny prenos tepla a zároveň zabraňuje korózii.

Vďaka štandardizovanému vonkajšiemu závitu 1½" je možné vykurovací článok jednoducho integrovať do smaltovaných nádob a oceľových zásobníkov. Či už ako podpora vykurovacieho systému alebo ako primárny zdroj tepla, toto zariadenie ponúka spoľahlivé riešenie v mnohých aplikáciách.

Technológia

Vykurovacia patróna má inštalačnú dĺžku 370 mm, pričom nevykurovaná zóna od tesniacej plochy meria približne 120 mm. Pri prevádzkovom napätí 3~400 V poskytuje konštantný tepelný výkon 2 500 W.

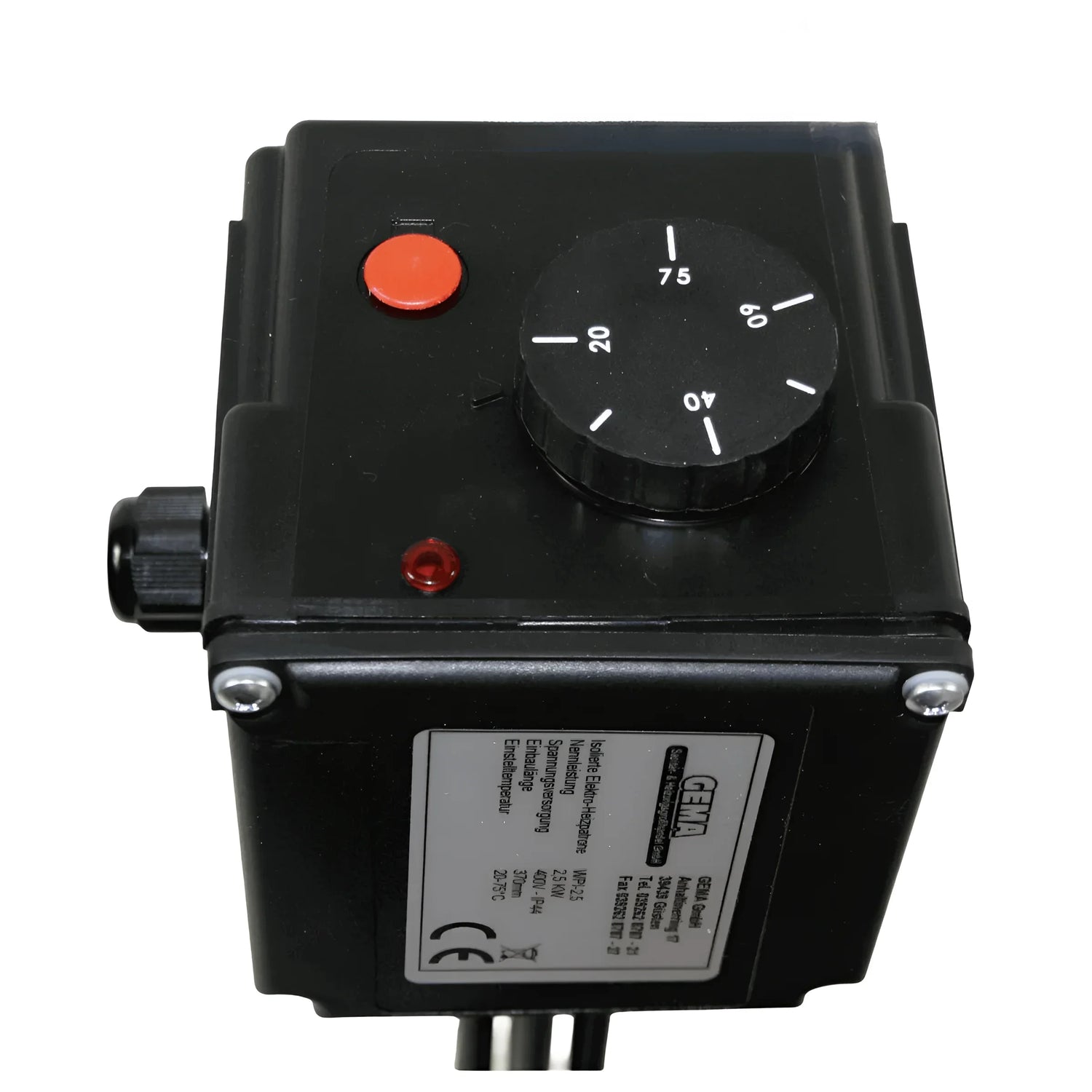

Plynule nastaviteľný termostat umožňuje nastavenie teploty v rozmedzí 30 až 75 °C, zatiaľ čo integrovaný bezpečnostný obmedzovač teploty (STB) je nastavený na 98 °C. Krytie IP54 zaručuje bezpečnú prevádzku aj v náročných podmienkach prostredia.

Bezpečnosť a ochrana proti korózii

Kľúčovou vlastnosťou je zabudované izolačné oddelenie: Oddeľuje vykurovací vodič od ochranného vodiča, čím minimalizuje galvanické prúdy, ktoré by mohli podporovať koróziu v kovových zásobníkoch. To výrazne zvyšuje životnosť vyrovnávacích nádrží.

Materiál plášťa rúry 2.4858 (Incoloy 825) ponúka vynikajúcu odolnosť voči agresívnym médiám a predlžuje cyklus údržby. Mosadzná hlava skrutky a puzdro z ABS dopĺňajú vysoko kvalitný dizajn.

Montáž a inštalácia

Pred inštaláciou je nevyhnutné skontrolovať maximálnu inštalačnú dĺžku zásobníka, aby sa predišlo poškodeniu. Vykurovací článok je možné do zásobníka zaskrutkovať bez špeciálneho náradia pomocou 1,5" skrutkového spoja.

Externe namontovaný termostat umožňuje následné jemné nastavenie požadovanej teploty bez nutnosti otvárania zásobníka. Stupeň krytia IP54 umožňuje inštaláciu v technických miestnostiach s rôznou vlhkosťou a prašnosťou.

Výhody nepretržitej prevádzky

Vďaka robustným materiálom a vysokému stupňu ochrany je tento vykurovací prvok navrhnutý pre nepretržitú prevádzku. Zaisťuje konštantný tepelný výkon a možno ho použiť ako núdzový ohrievač alebo ako súčasť multifunkčného vykurovacieho systému.

Plynulé nastavenie teploty zvyšuje flexibilitu pri použití s ​​rôznymi typmi zásobníkov. Či už v solárnych termických systémoch alebo ako záloha pre kotol, vykurovacia patróna poskytuje vždy spoľahlivý výkon.

Technické údaje

• Výkon: 2 500 wattov

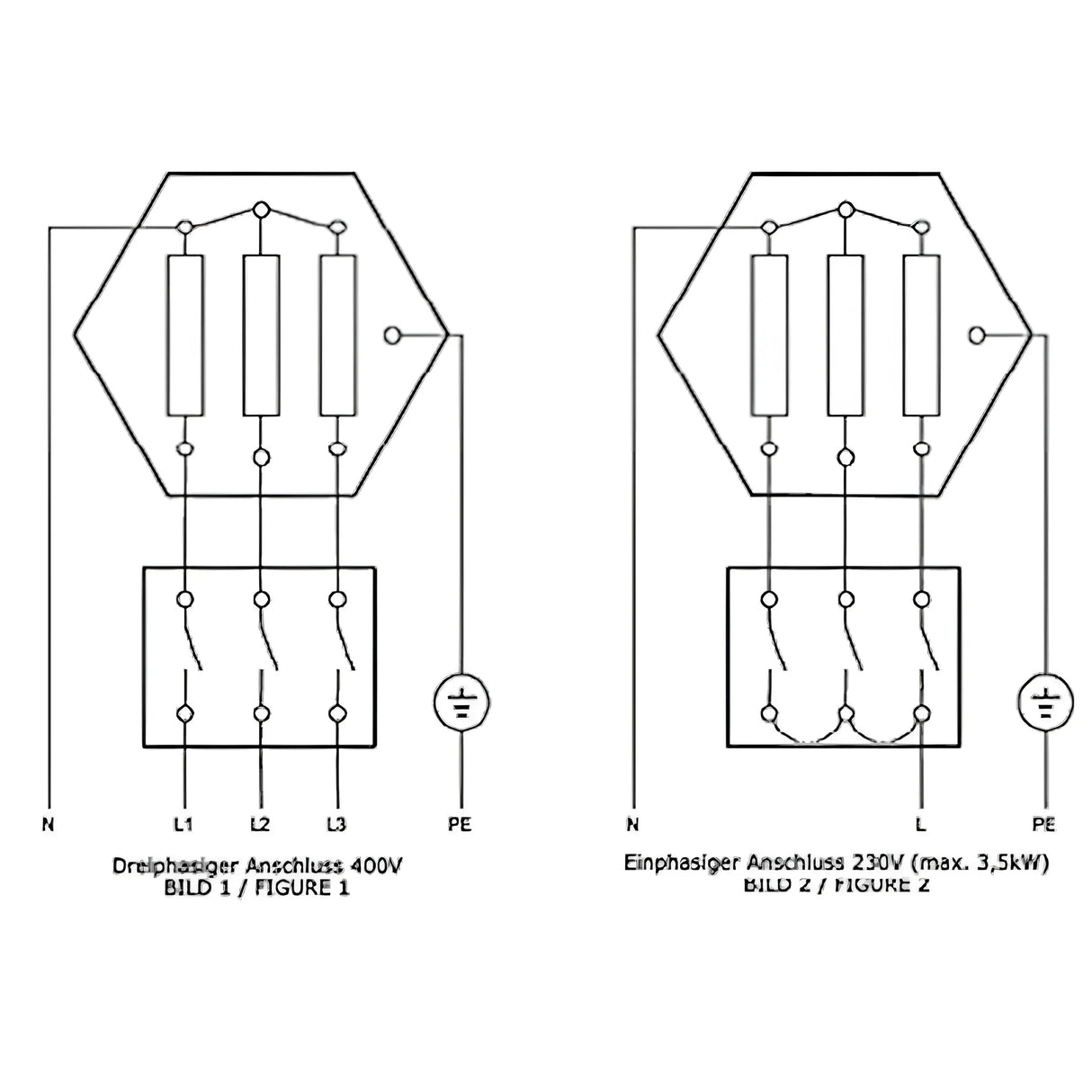

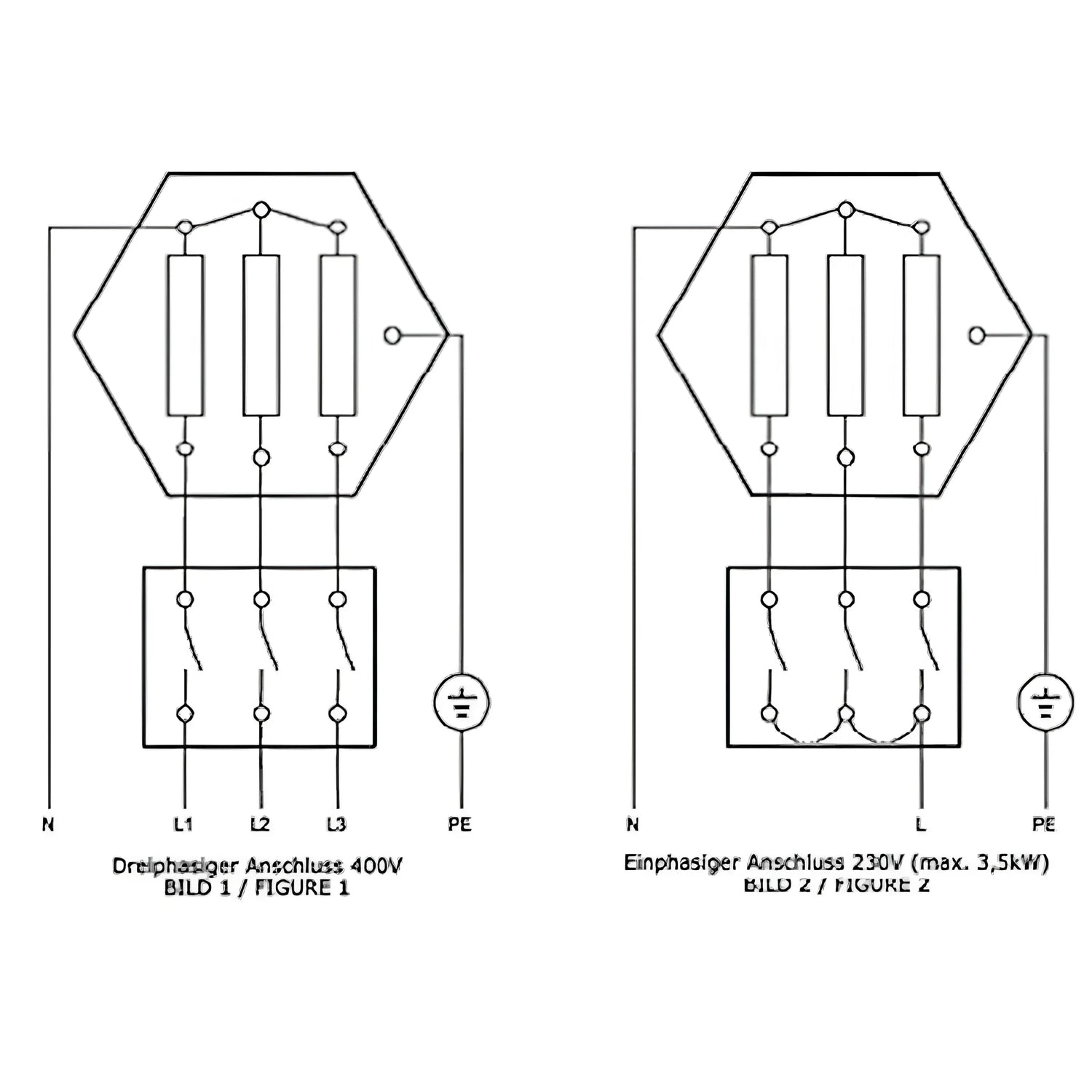

• Napätie: 230V/400V
• Použitie: smaltované nádoby
• nevyhrievaná dĺžka: 120 mm
• Montážna dĺžka: 370 mm
• Trieda ochrany: IP54
• max. prevádzkový tlak: 10 barov
• Regulácia teploty: 30 – 75 °C
• Bezpečnostný obmedzovač teploty: 98 °C
• Pripojenie: 1 1/2" AG

Rozsah dodávky

• 1 x vykurovacie teleso 2,5 kW
• 1 x ploché tesnenie
• Zhromaždenie &Návod na obsluhu
