Straturi - Stocare tampon SPSRR

Prezentare generală a produsului

Rezervorul tampon stratificat SPSRR este un rezervor de apă caldă versatil pentru încălzire, sisteme cu combustibil solid și solare, precum și pentru centrale termice combinate. A fost dezvoltat pentru a asigura o stratificare optimizată a zonelor de temperatură și un schimb eficient de căldură.

Construcții și materiale

Rezervorul și schimbătoarele de căldură cu tuburi netede încorporate sunt fabricate din oțel S235JRG2 de înaltă calitate și respectă standardele DIN 4753 și EN 12897. Schimbătoarele de căldură sunt sudate ferm în rezervor, asigurând stabilitatea și durabilitatea.

Rezervorul de stocare este așezat pe un inel de susținere; rezervorul este brut în interior și grundat negru la exterior. Presiunea maximă de funcționare a rezervorului este de 5 bari; sunt prevăzute și două prize pentru cartușe de încălzire electrică.

Tehnologia straturilor și schimbătoarele de căldură

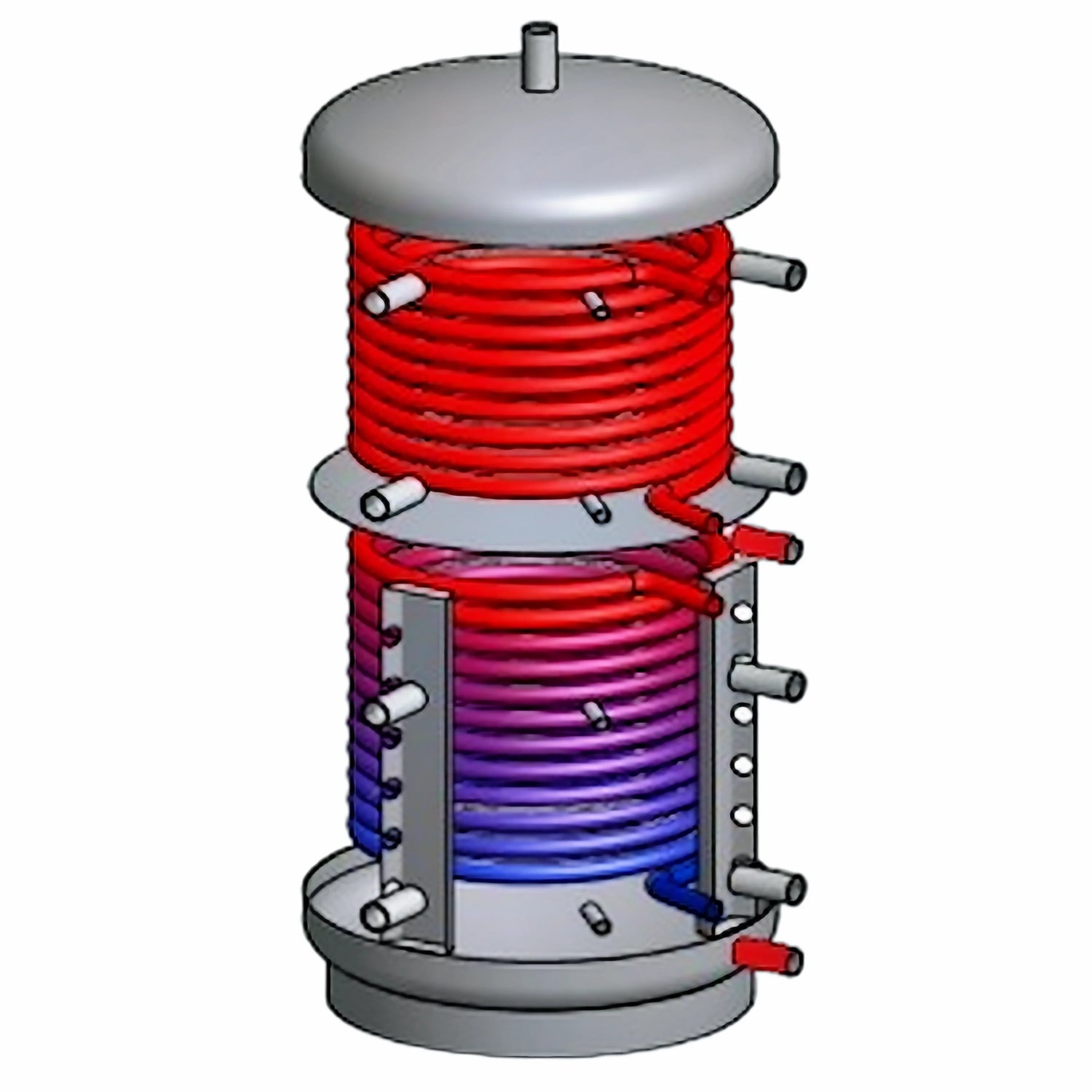

Pentru o stratificare îmbunătățită, în rezervorul de stocare sunt integrate canale de stratificare și o placă de stratificare. Aceste măsuri asigură direcționarea precisă a fluxului de retur din circuitele de încălzire și separarea clară a zonelor de temperatură.

Schimbătoarele de căldură cu tuburi netede, integrate în partea superioară și inferioară, permit utilizarea simultană și eficientă a sistemelor solare termice și de încălzire, crescând astfel flexibilitatea sistemului.

Conexiuni și asamblare

Aranjamentul de cuplare în unghi de 90° facilitează asamblarea și simplifică conectarea electrică și hidraulică a mai multor rezervoare tampon. Acest lucru simplifică semnificativ instalarea în sisteme complexe.

Instalarea ușoară este susținută în plus de construcția robustă și de conexiunile prevăzute pentru cartușele de încălzire electrică, astfel încât și modernizarea este posibilă fără complicații.

Prezentare generală a opțiunilor de izolație

Rezervorul de stocare este disponibil în diferite versiuni de izolație: EPS de 100 mm (clasa de eficiență C), EPS AirPor® de 130 mm (clasa de eficiență B) și spumă superrigidă PU de 150 mm (clasa de eficiență A) pentru rezervoare de stocare de la 600 la 1000 de litri. Fiecare versiune dispune de o carcasă din plastic și o bandă de etanșare corespunzătoare.

Izolație gri EPS AirPor®

Izolația EPS AirPor® combină spuma de polistiren cu nanoparticule de grafit, crescând reflexia căldurii și reducând pierderile de căldură. Caracteristicile tipice includ o pierdere de căldură cu până la 30% mai mică în comparație cu izolația convențională și o conductivitate termică de 0,0316 W/mK conform DIN EN 12667.

Izolația este ușoară, stabilă, 100% reciclabilă și se instalează rapid. Clasa de eficiență B este obținută cu o grosime a izolației de 130 mm (110 mm EPS + 20 mm fleece) și 150 mm de izolație a acoperișului; clasa de eficiență C corespunde unei grosimi a izolației de 100 mm (80 mm EPS + 20 mm fleece) și 100 mm de izolație a acoperișului.

Izolație din spumă super rigidă PU

Izolația din spumă superrigidă PU oferă proprietăți izolatoare excelente, cu o conductivitate termică de 0,023 W/mK, conform DIN EN 12667. Designul include o laminare din PU de 150 mm plus 10 mm de material textil fotovoltaic și o teacă de PS gri-argintiu (RAL 9006) cu un bloc de conexiuni.

Izolația este detașabilă, ceea ce o face deosebit de ușoară de instalat în orice condiții de temperatură. Laminarea cu lână reduce pierderile prin convecție pe peretele recipientului, capac și mâneci; soluția este ecologică, prietenoasă cu pielea și reciclabilă.

Avantaje &și domenii de aplicare

SPSRR combină o construcție robustă, o tehnologie eficientă a straturilor și opțiuni flexibile de izolație pentru a reduce costurile de operare și a crește eficiența sistemului. Schimbătoarele de căldură sudate permanent și conexiunile optimizate îl fac o alegere atractivă pentru construcții noi și modernizări.

Domeniile tipice de aplicare sunt sistemele de încălzire, sistemele cu combustibil solid, sistemele solare termice și centralele de cogenerare, unde este necesară o stratificare clară a temperaturii, pierderi reduse de căldură și o construcție durabilă.

Domeniul de livrare

• Rezervor stratificat cu 2 schimbătoare de căldură la alegere
• inclusiv izolație selectată
• Asamblare &și instrucțiuni de utilizare
