Scagaire cúil-níocháin le laghdaitheoir brú SYR

Scagaire cúl-níocháin SYR DN 20

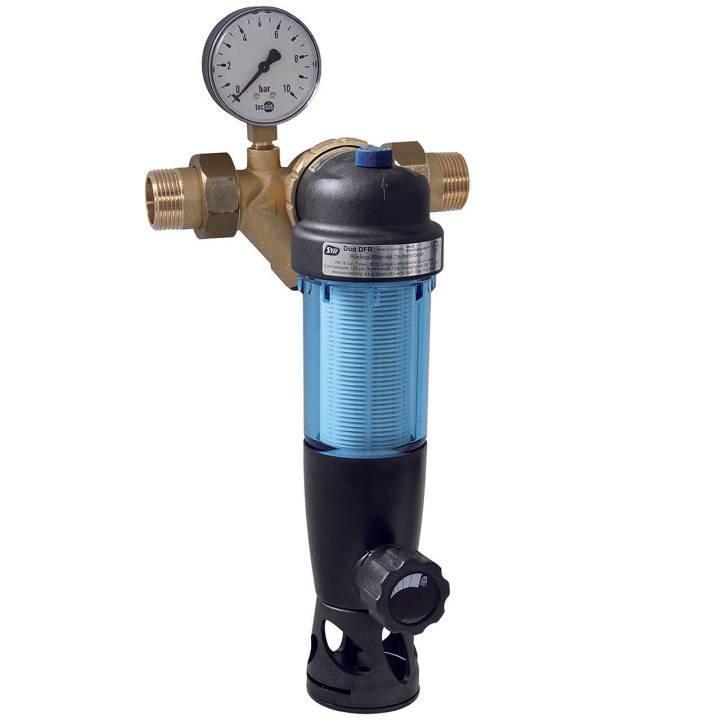

Scagaire sruthlaithe cúil SYR DUO DFR le laghdaitheoir brú agus tomhasaire brú. Brú aschuir inchoigeartaithe ó 1.5 go 6 bar. Réamhshocrú monarchan go 4 bar.
Scagaire cúil-níocháin le flanse nasctha lán-rothlach. Ceadaithe ag DIN-DVGW, tástáilte ar insliú fuaime Aicme 1.

Is é an Duo FR an scagaire leibhéal iontrála i raon scagairí SYR. Úsáidtear é mar fheistiú scagaire le haghaidh suiteálacha uisce óil de réir DIN 1988. Déantar an suiteáil trí úsáid a bhaint as an bhflange nasctha comhtháite atá rothlach go hiomlán. Oibríonn an Duo FR i ngach suíomh suiteála. A bhuíochas dá dhearadh an-dlúth, tá sé oiriúnach freisin chun fearais aonair (meaisíní níocháin mias, téitheoirí uisce óil, srl.) a chosaint.

Tá an Duo FR deartha mar scagaire ais-níocháin láimhe le méid nasc DN 20. Tá an t-ionchur scagaire cruth easghluaiseachta déanta as plaisteach.

Limistéar feidhme scagaire cúil-nigh

Is é an Duo DFR an scagaire leibhéal iontrála i raon scagairí SYR. Úsáidtear é mar fheistiú scagaire le haghaidh suiteálacha uisce óil de réir DIN 1988. Déantar an suiteáil trí úsáid a bhaint as an bhflange nasctha comhtháite atá rothlach go hiomlán. Oibríonn an Duo DFR i ngach suíomh suiteála. A bhuíochas dá dhearadh an-dlúth, tá sé oiriúnach freisin chun fearais aonair (meaisíní níocháin mias, téitheoirí uisce óil, srl.) a chosaint.

Forghníomhú

Tá an Duo DFR deartha mar scagaire láimhe le méideanna nasc DN 20 - DN 25. Cosnaíonn an laghdaitheoir brú comhtháite an suiteáil ó bhrúnna ró-ard nó ó bhorradh brú. Tá an t-ionchur scagaire cruth easghluaiseachta déanta as plaisteach.

Ábhair

Tá an cupán scagaire déanta as plaisteach atá frithsheasmhach in aghaidh tionchair, agus tá an eilimint scagaire déanta as plaisteach. Tá na rónta fáinne déanta as snáithín saor ó aispeist. Comhlíonann na hábhair uile a úsáidtear caighdeáin innealtóireachta aitheanta. Comhlíonann na codanna plaisteacha agus na helastoméirí a thagann i dteagmháil le huisce moltaí KTW na hOifige Sláinte Feidearálaigh.

Suiteáil

De ghnáth, ceanglaítear le DIN 1988 go suiteálfar scagairí i suiteálacha uisce óil chun cosaint a thabhairt i gcoinne creimeadh. Chun úsáid láraithe mar scagaire uisce tí, ba cheart an scagaire Duo DFR a shuiteáil in áit atá inrochtana go héasca díreach taobh thiar den chóras méadair uisce.

Sonraí teicniúla:

Brú oibriúcháin: íosmhéid 2 bharra, uasmhéid 16 bharra

Teocht oibriúcháin: uasmhéid 30 °C

Suíomh suiteála: aon ais phríomhúil den scagaire ingearach

Meán: uisce óil

Leithead an phasáiste: íochtarach: 90 µm, uachtarach: 125 µm

Ráta sreafa: DN 20: 2.3 m³/u ag 1.1 bar ?p

Uimhir ABP: DN 20: P-IX 6738/l

Uimh. DVGW: NW-9311BR0129

Tionól

Roimh an suiteáil, ní mór an phíblíne a shruthlú go críochnúil. Ní mór an chéad líonadh den chóras uisce óil a dhéanamh le huisce scagtha (DIN 1988, Cuid 2). Ba chóir an scagaire a shuíomh go hingearach lena phríomh-ais. Tá an scagaire suiteáilte sa phíblíne gan teannas, agus treo an tsreafa (saighead ar an tithíocht) á chur san áireamh.

cothabháil

Léirítear cothabháil chuí le táscaire cothabhála ar bharr an scagaire. Mar sin féin, ceanglaítear faoi DIN 1988 go ndéantar an scagaire a ní ar ais gach dhá mhí ar a laghad. Níl aon uirlisí speisialta ag teastáil chun an Duo DFR a chothabháil. Chun an scagaire a chothabháil, oscail an comhla liathróide agus cas bonn an scagaire 2-3 chasadh ar chlé nó ar dheis. Ansin dún an comhla liathróide arís. Leanann an soláthar uisce ar aghaidh le huisce scagtha fiú le linn an ní ar ais. An flanse nasctha atá rothlach go hiomlán.
