Attack H30806B – Elektronica voor het reinigen van het pelletbranderrooster

Het onderdeelnummer H30806B van ATTACK duidt een elektronische module aan voor de automatische reiniging van het pelletbranderrooster (Grate Cleaning Electronics). Het wordt gebruikt in verschillende ATTACK pelletketels en combiketels en is een centraal element voor een betrouwbare, schone en efficiënte werking.

Productbeschrijving

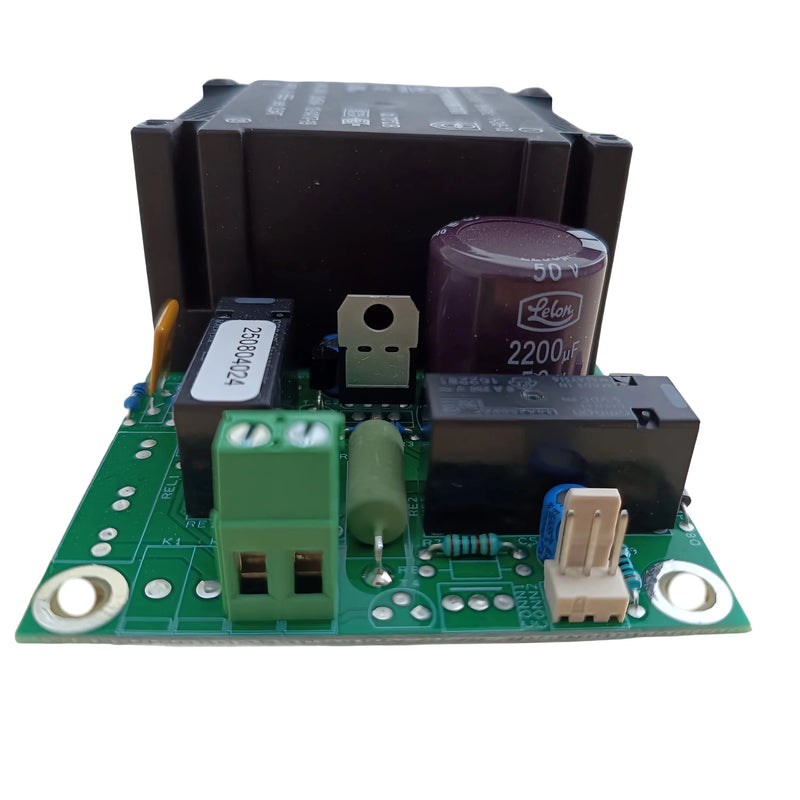

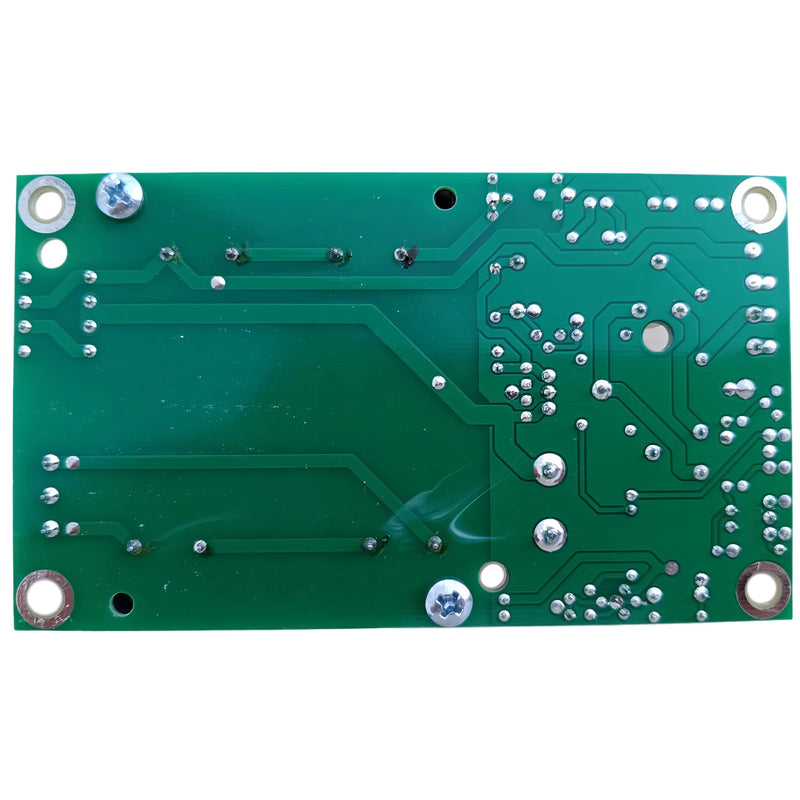

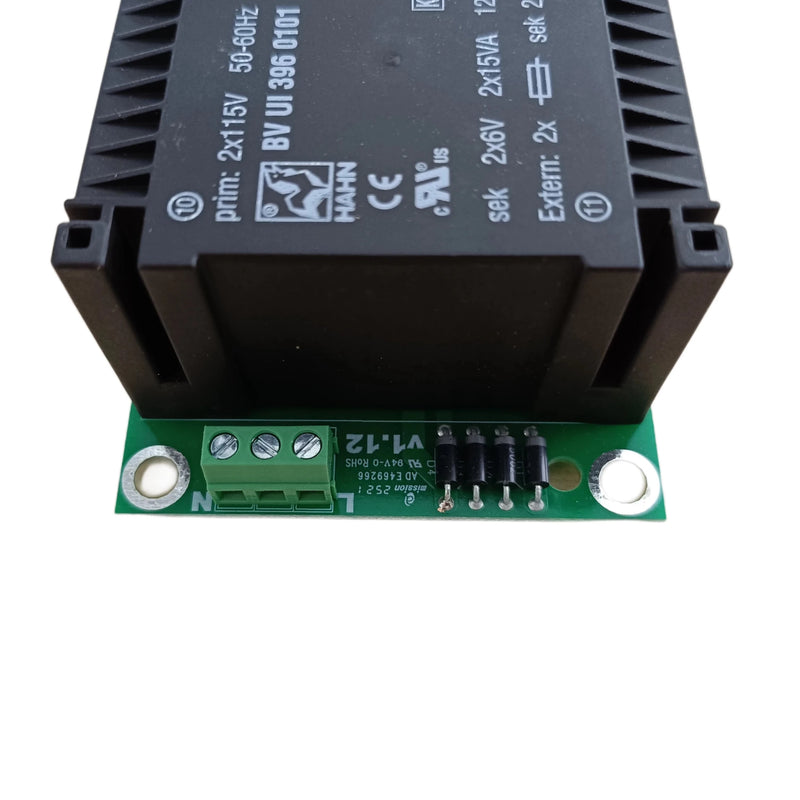

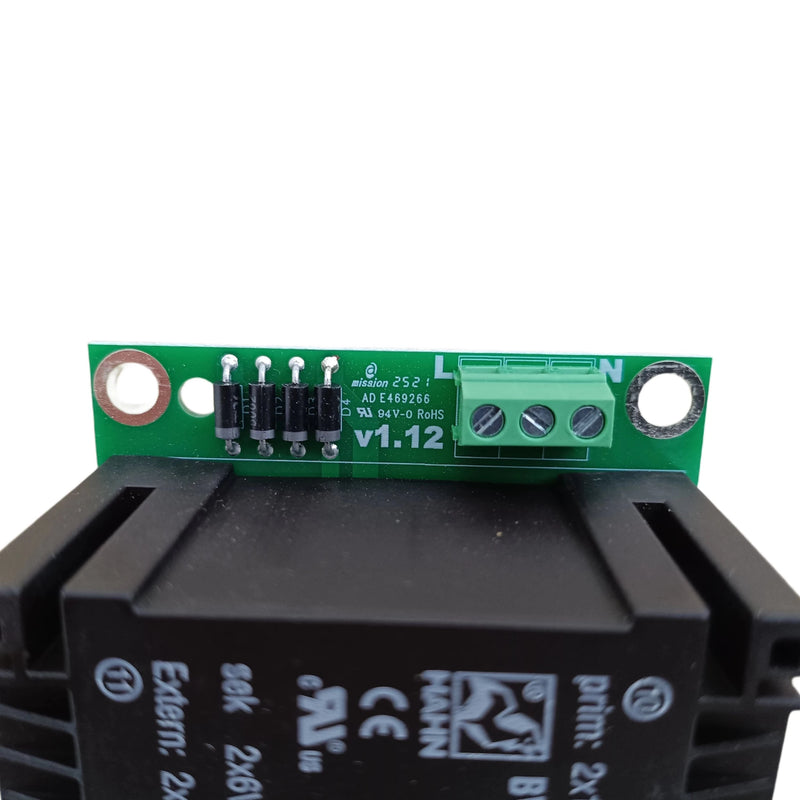

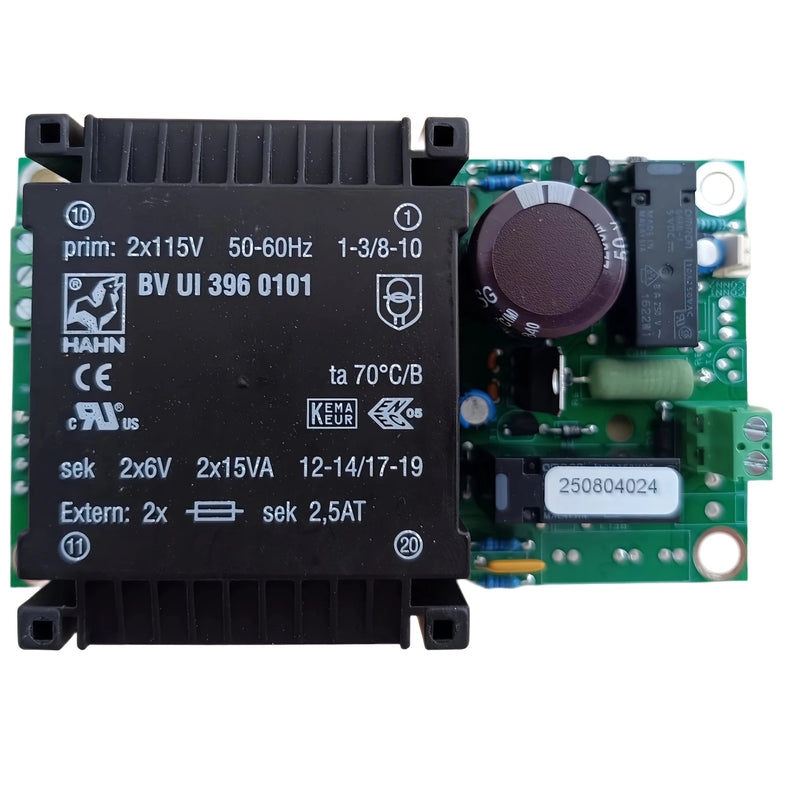

De Attack H30806B Elektronica voor het reinigen van het pelletbranderrooster is een speciaal ontwikkelde besturingsprintplaat die het reinigingsmechanisme van het branderrooster (branderpot) in ATTACK-pelletinstallaties aanstuurt. Het zorgt ervoor dat as en slak regelmatig van het rooster worden verwijderd en de luchttoevoer voor de verbranding vrij blijft. Een optimale systeemcompatibiliteit wordt bereikt, omdat het om een origineel ATTACK-onderdeel gaat en biedt een stabiele verbranding en een hoog rendement.

De module stuurt afhankelijk van het apparaat de bijbehorende motor of aandrijving voor de roosterreiniging aan en werkt samen met de hoofdregeling van de ketel. Hierdoor verlopen de reinigingscycli automatisch en veilig – zonder ingrijpen van de gebruiker.

Functie en voordelen

Hoofdtaken van de H30806B-elektronica

• Aansturing van de roosterreiniging

  • Schakelt en regelt de motor of aandrijving voor de mechanische reiniging van het branderrooster
  • Bestuurt draairichting, looptijd en cycli volgens de specificaties van de ketelregeling

• Automatische reinigingscycli

  • Activeert de reiniging in gedefinieerde intervallen of bedrijfstoestanden (bijv. na branderwerking, bij opstarten/uitschakelen)
  • Voorkomt dat de roosteropeningen door as en slak verstopt raken

• Verbeterde verbranding en efficiëntie

  • Schoon branderrooster = vrije luchtkanalen = stabiele vlam en hoog rendement
  • Vermindering van ontstekingsproblemen, vlamonderbrekingen en storingen door verslakte branderpot

• Bescherming van brander en installatie

  • Ontlasting van de mechanische componenten van de reiniging
  • Langere levensduur van brander en ketel
  • In combinatie met de hoofdregeling kunnen bij storing (bijv. geblokkeerd rooster) foutmeldingen worden gegeven

Compatibele ATTACK-modellen (selectie)

De elektronica H30806B wordt in meerdere ATTACK-pelletapparaten gebruikt, onder andere:

• ATTACK DPX COMBI PELLET 25, 30, 35
  • bijv. in de bouwgroep PELH30ACP (Combiketel hout / pellet)
• ATTACK DPX COMBI PELLET 40, 45, 50
  • in het pelletbrander-/pelletmodulegebied van de bouwgroep PELH50ACP
• ATTACK PELLET 30 AUTOMATIC Plus
  • in de bouwgroep PELH30 Plus / PELH30PLUS

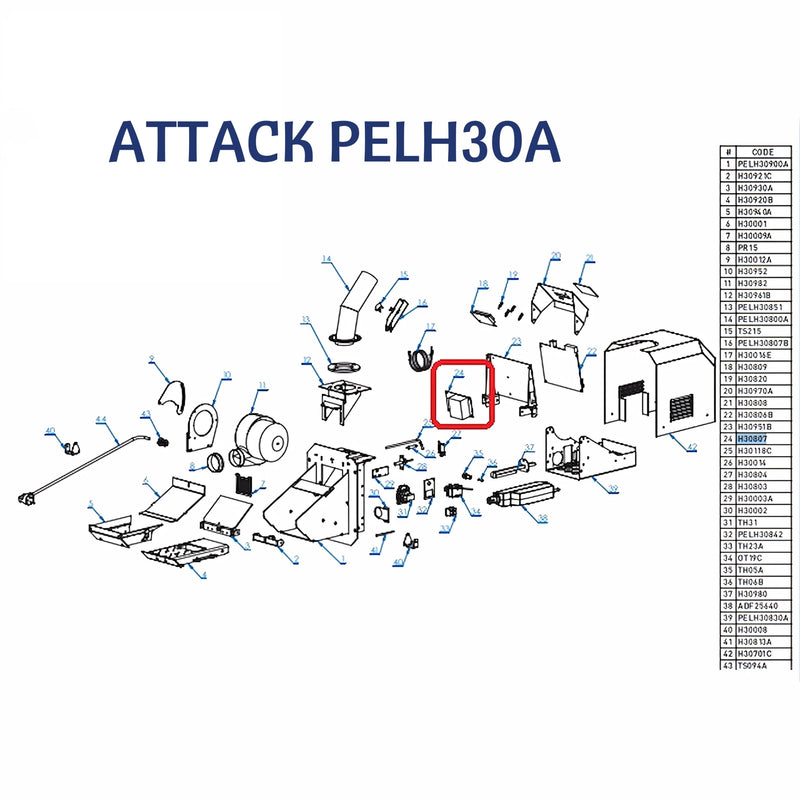

• ATTACK PELH30A
• ATTACK PELHB25

Opmerking: Het concrete gebruik kan afhankelijk van bouwjaar en uitvoering (volgens explosietekening/onderdelenlijst) licht variëren. De documentatie van uw specifieke model is leidend.

Mogelijk optredende fouten die een defecte printplaat aangeven

De H30806B-elektronica is het juiste vervangingsonderdeel wanneer:

• het roosterreinigingsmechanisme niet meer werkt, hoewel de ketel een reinigingscyclus start
• de motor van de roosterreiniging niet of slechts sporadisch wordt aangestuurd
• er vaker storingsmeldingen in verband met de branderreiniging optreden
• de branderpot zich ongewoon snel met as/slak vult, hoewel brandstof en instellingen ongewijzigd zijn

Inbouwopmerking

De vervanging van de Attack H30806B Electronics of cleaning of the pellet burner grate moet uitsluitend door een geautoriseerd vakbedrijf of een elektrotechnisch deskundige worden uitgevoerd. Bij het werken aan de elektronica moeten de respectieve veiligheidsvoorschriften, fabrikantgegevens en apparaatgoedkeuringen in acht worden genomen.

Leveringsomvang

• 1 x originele Attack besturingsprintplaat H30806B
