Bombas de calor: almacenamiento combinado

Depósito combinado de bomba de calor WK: calentamiento de agua caliente sanitaria resistente a la legionela

Breve descripción

El acumulador combinado WK con bomba de calor combina la calefacción higiénica de agua caliente sanitaria y el almacenamiento intermedio en un único contenedor compacto, diseñado específicamente para sistemas de bomba de calor. Gracias al tubo corrugado de acero inoxidable integrado en la parte superior del acumulador, el agua caliente sanitaria se calienta sin un gran volumen de almacenamiento, lo que reduce la proliferación de legionela y minimiza el mantenimiento.

Construcción y materiales

El acumulador está fabricado en acero S235JRG2 de alta calidad, conforme a la norma DIN 4753 y la norma europea EN 12897; el intercambiador de calor de agua caliente sanitaria es un tubo corrugado de acero inoxidable (1.4404) fabricado en Alemania. El acumulador está sin acabado en el interior, imprimado en el exterior y dividido en dos secciones con separación térmica: la de agua caliente sanitaria en la parte superior y la de reserva en la inferior.

Principio de funcionamiento y protección contra la Legionella

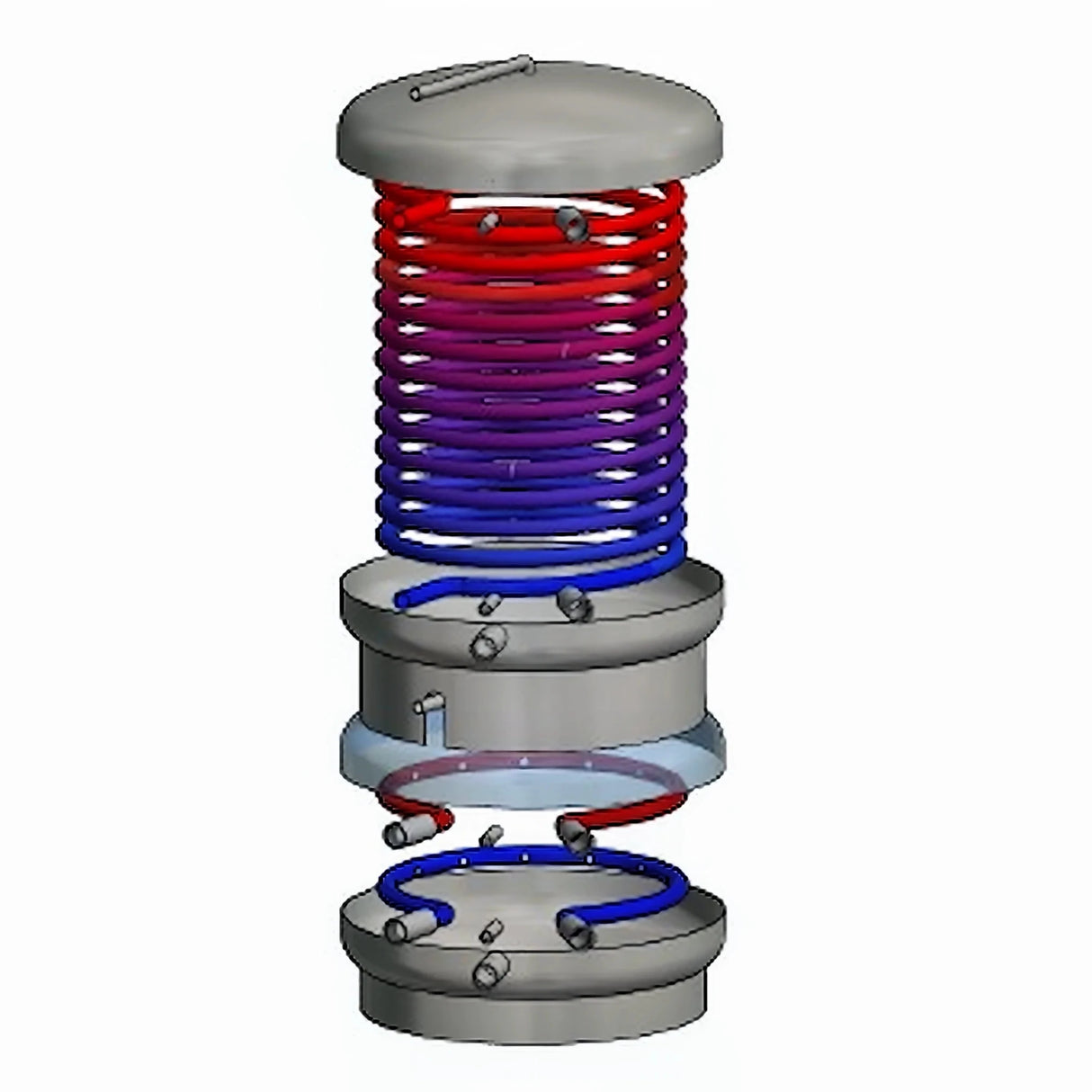

En la sección superior, la tubería corrugada de acero inoxidable calienta el agua potable según la demanda, lo que significa que solo se necesitan pequeñas cantidades de agua y se reduce significativamente el riesgo de legionela. El depósito de inercia independiente en la sección inferior almacena energía térmica para el funcionamiento de la bomba de calor y, al mismo tiempo, permite grandes diferencias de temperatura entre ambas secciones.

Intercambiadores de calor y características de rendimiento

El intercambiador de calor de acero inoxidable ofrece un alto rendimiento de agua caliente y tiempos de calentamiento rápidos gracias a su amplia superficie. Ambas zonas de almacenamiento cuentan con tomas independientes para resistencias eléctricas, lo que facilita la integración de calefacción adicional.

Opciones de aislamiento

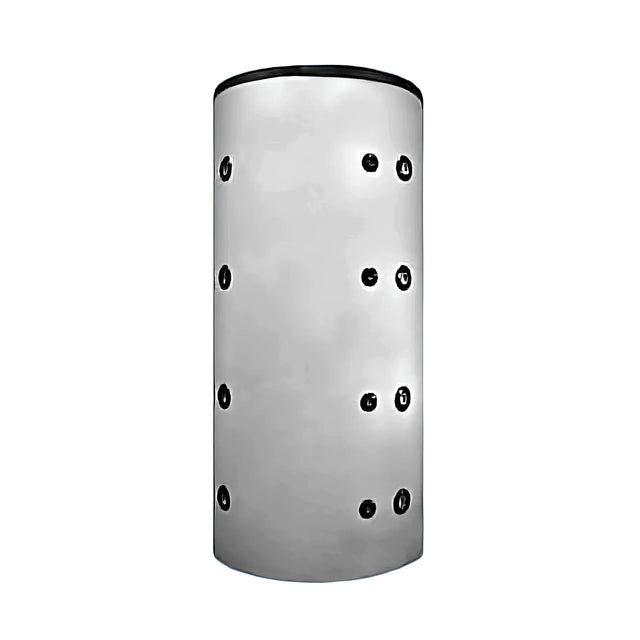

El tanque de almacenamiento combinado está disponible con varias opciones de aislamiento: EPS de 100 mm (clase de eficiencia C), EPS AirPor® de 130 mm (clase de eficiencia B) o espuma superrígida de PU de 150 mm (clase de eficiencia A, para 600-1000 l). Cada versión es extraíble y cuenta con una carcasa de plástico gris plateado y una tira de sellado.

Aislamiento EPS AirPor®

El innovador aislamiento EPS AirPor® combina poliestireno expandido con nanopartículas de grafito para una mejor reflexión del calor. Esta construcción reduce la pérdida de calor en comparación con las soluciones convencionales, es fácil de instalar, se ajusta con precisión y es reciclable.

Aislamiento de espuma superrígida de PU

El aislamiento combinado de PU de 150 mm (PU + vellón fotovoltaico) ofrece una conductividad térmica muy baja y evita pérdidas por convección en las paredes, la tapa y las juntas del contenedor. Es robusto, hipoalergénico, 100 % reciclable y garantiza la máxima eficiencia energética (Clase A).

Montaje, conexiones y transporte

Todas las conexiones se encuentran en el lateral; ambas unidades de almacenamiento se pueden desmontar y transportar por separado. El aislamiento es desmontable, lo que facilita la instalación y el mantenimiento, incluso en espacios reducidos.

Ventajas para los operadores

El tanque de almacenamiento combinado reduce las pérdidas de calor, minimiza el mantenimiento al eliminar la necesidad de un ánodo de sacrificio, permite la calefacción y refrigeración simultáneas del sistema de calefacción por suelo radiante y aumenta la eficiencia de los sistemas de bomba de calor a través de una estratificación optimizada y una gran superficie de intercambiador de calor.

Áreas de aplicación y directrices de planificación

Ideal para edificios residenciales, edificios de apartamentos y proyectos comerciales con bombas de calor y sistemas de calefacción o refrigeración por suelo radiante. Al seleccionar la opción de aislamiento, se deben considerar la capacidad de almacenamiento, la eficiencia energética deseada y las condiciones de instalación; con gusto le ayudaremos con el diseño.

Datos técnicos & Operación

Presión máxima de funcionamiento del depósito: 5 bar; presión máxima de funcionamiento del intercambiador de calor de agua caliente sanitaria: 10 bar. Depósito de acero S235JRG2; intercambiador de calor de acero inoxidable 1.4404. Las clases de eficiencia dependen del aislamiento: A (150 mm PU), B (130 mm EPS AirPor®), C (100 mm EPS). Ambas zonas de almacenamiento disponen de tomas para resistencias eléctricas.

Volumen de suministro

• Bombas de calor - Tanque de almacenamiento combinado a su elección
• incluido el aislamiento seleccionado
• Asamblea & Instrucciones de funcionamiento
