Υγιεινή δεξαμενή αποθήκευσης χωρίς ηλιακό συλλέκτη με μόνωση Α

Δοχείο προσωρινής αποθήκευσης νερού θέρμανσης με θέρμανση ζεστού νερού χρήσης WGJ-BN INOX

Κατασκευή και προβλεπόμενη χρήση

Το WGJ-BN INOX συνδυάζει μια δεξαμενή αποθήκευσης για θέρμανση νερού με ενσωματωμένο θερμοσίφωνα ζεστού νερού χρήσης. Στο εσωτερικό, ένας κυματοειδής σωλήνας από ανοξείδωτο χάλυβα λειτουργεί ως εναλλάκτης θερμότητας, παρέχοντας μια μεγάλη επιφάνεια επαφής για γρήγορη και αποτελεσματική ανταλλαγή θερμότητας και επιτρέποντας την άμεση παρασκευή ζεστού νερού. Η μέγιστη πίεση λειτουργίας της δεξαμενής αποθήκευσης είναι 0,3 MPa.

Το περίβλημα είναι κατασκευασμένο από μαύρο φύλλο χάλυβα· η θερμομόνωση παρέχεται από 100 mm αφρώδους, αφαιρούμενου αφρού πολυστερίνης; Ένα laminate κάλυμμα προστατεύει τη μόνωση. Εάν απαιτείται, μπορούν να χρησιμοποιηθούν ηλεκτρικά θερμαντικά στοιχεία ELEKTROMET EJK 1500 έως 9000 για τη θέρμανση του νερού του λέβητα.

Χαρακτηριστικά και οφέλη

Ο συνδυασμός μιας δεξαμενής αδρανείας και ενός κυματοειδούς σωλήνα από ανοξείδωτο χάλυβα επιτρέπει τη συνεχή και εξοικονόμηση χώρου στην προετοιμασία ζεστού νερού χωρίς πρόσθετη δεξαμενή αποθήκευσης. Η μεγάλη επιφάνεια του κυματοειδούς σωλήνα εξασφαλίζει υψηλούς ρυθμούς μεταφοράς θερμότητας και σύντομους χρόνους θέρμανσης.

Η μονάδα αποθήκευσης είναι κατάλληλη για ενσωμάτωση σε συστήματα κεντρικής θέρμανσης, όπως λέβητες ή αντλίες θερμότητας, και προσφέρει πρόσθετη ευελιξία στην παροχή θερμότητας μέσω προαιρετικών ηλεκτρικών θερμαντικών στοιχείων.

Μέτρα ασφαλείας και απαιτήσεις εγκατάστασης

Η δεξαμενή αποθήκευσης πρέπει να λειτουργεί μόνο σε κλειστά συστήματα θέρμανσης με λειτουργική βαλβίδα ασφαλείας. Στη γραμμή επιστροφής νερού θέρμανσης πρέπει να εγκατασταθεί βαλβίδα ασφαλείας με μέγιστη πίεση ανοίγματος 0,3 MPa. Αυτή η βαλβίδα πρέπει να τοποθετηθεί σύμφωνα με τις ενδείξεις στο περίβλημα. Δεν επιτρέπεται η εγκατάσταση βαλβίδων διακοπής μεταξύ της βαλβίδας ασφαλείας και της δεξαμενής αποθήκευσης.

Στην είσοδο κρύου νερού προς τον σωλήνα από ανοξείδωτο χάλυβα πρέπει να εγκατασταθεί βαλβίδα ασφαλείας με ονομαστική πίεση ανοίγματος 0,67 MPa (6,7 bar). Κατά την κανονική λειτουργία μπορεί να προκύψει προσωρινή διαρροή νερού από τη βαλβίδα ασφαλείας, η οποία υποδηλώνει ότι λειτουργεί σωστά. Η έξοδος δεν πρέπει ποτέ να είναι φραγμένη ή μπλοκαρισμένη.

Συνιστώμενα φίλτρα και προστατευτικά μέτρα

Για να αυξηθεί η διάρκεια ζωής της δεξαμενής αποθήκευσης και η λειτουργικότητα της βαλβίδας ασφαλείας, ο κατασκευαστής συνιστά τη χρήση μηχανικών συστημάτων φίλτρων (π.χ., φίλτρα περιέλιξης) στην είσοδο κρύου νερού ακριβώς πριν από τη βαλβίδα ασφαλείας. Αυτά τα φίλτρα απομακρύνουν στερεούς ρύπους όπως άμμο, σωματίδια διάβρωσης ή λάσπη.

Συντήρηση και λειτουργία

Η λειτουργικότητα της βαλβίδας ασφαλείας πρέπει να ελέγχεται τουλάχιστον μία φορά το μήνα και πάντα πριν από κάθε επανεκκίνηση μετά από διακοπή λειτουργίας. Η λειτουργία της δεξαμενής αποθήκευσης χωρίς βαλβίδες ασφαλείας ή με ελαττωματικές βαλβίδες ασφαλείας απαγορεύεται και είναι επικίνδυνη.

Οι επισκευές σε δεξαμενές αποθήκευσης και εγκαταστάσεις νερού επιτρέπεται να πραγματοποιούνται μόνο από εξειδικευμένους επαγγελματίες με την κατάλληλη πιστοποίηση. Η εγκατάσταση και η λειτουργία του φίλτρου και των εξαρτημάτων ασφαλείας πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του αντίστοιχου κατασκευαστή.

Εγκατάσταση θερμαντικού φυσιγγίου

Κατά τη διάρκεια της περιόδου εγγύησης, επιτρέπεται η χρήση μόνο ηλεκτρικών θερμαντήρων κασέτας με μονωμένα θερμαντικά στοιχεία για την αποφυγή ακύρωσης της εγγύησης. Οι θερμαντήρες κασέτας τύπου EJK της ELEKTROMET πληρούν αυτήν την απαίτηση και είναι κατάλληλοι για αυτήν την εφαρμογή.

Το θερμαντικό στοιχείο πρέπει να εγκατασταθεί σύμφωνα με τις οδηγίες εγκατάστασης και λειτουργίας για το αντίστοιχο θερμαντικό στοιχείο. Οι εργασίες στα ηλεκτρικά εξαρτήματα πρέπει να εκτελούνται από εξειδικευμένο προσωπικό.

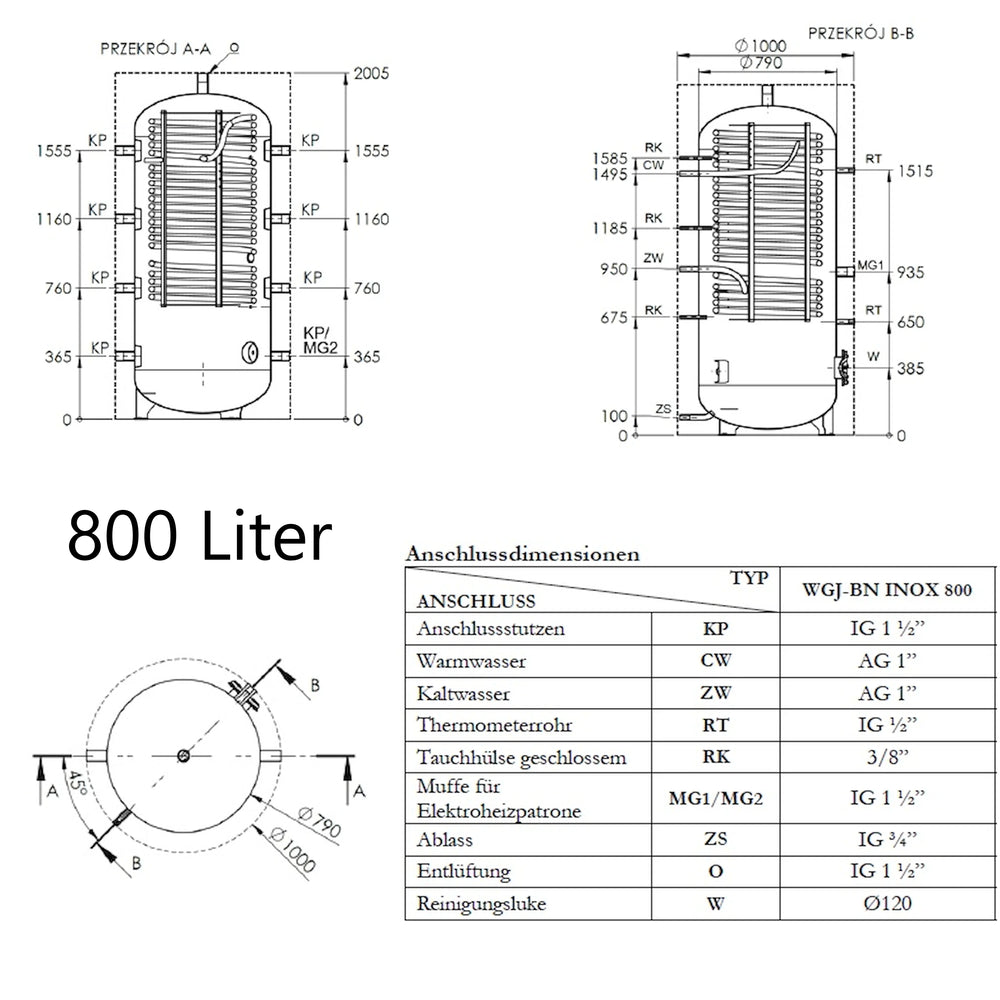

Τεχνικά δεδομένα

Πεδίο εφαρμογής της παράδοσης

• Δεξαμενή αποθήκευσης υγιεινής 800 ή 1.000 λίτρα
• Μόνωση 100 mm A (2 αφαιρούμενα ημικελύφη)
• Συνέλευση & Εγχειρίδιο χρήστη
