Varmekredsfordeler med pumpegruppe & Trevejsblander

Varmekredsfordeler med pumpegruppe & Trevejsblander

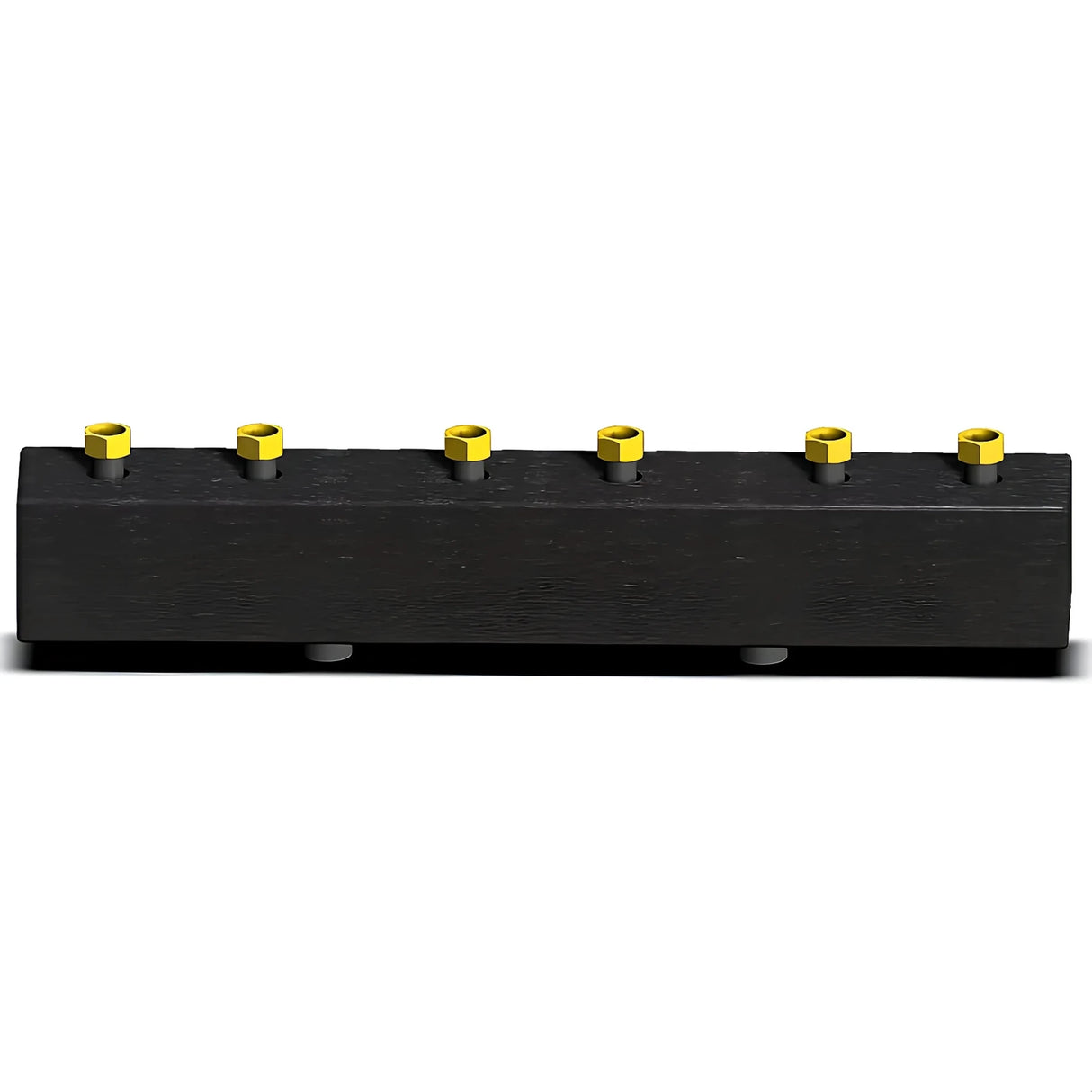

Produktoversigt Varmekredsmanifolde

Den højkvalitets Sunex varmekredsmanifold kombinerer en robust stålkonstruktion med korrosionsbestandige messingmøtrikker og 30 mm tyk EPP-isolering. Den fås i versioner til 2 eller 3 varmekredse i DN20 og DN25 og tilbyder fleksible tilslutningsmuligheder med udvendigt eller indvendigt gevind.

Takket være det kompakte design og den tydelige markering af kedel- og varmekredssiderne er installationen enkel og fejlfri – ideel til både nye bygninger og moderniseringer.

Anvendelsesområder

Uanset om det er gulvvarme, radiatorer eller et hybridsystem: Varmekredsmanifolden optimerer varmefordelingen i boligbygninger, erhvervsejendomme, kontorer eller værksteder. Især i systemer med varierende fremløbstemperaturer sikrer den præcise styring et højt komfortniveau.

Konstruktion og materialer

Manifoldhuset, der er fremstillet af stål af høj kvalitet, giver pålidelig ydeevne selv ved høje temperaturer og tryk. Messingmøtrikker sikrer en holdbar og korrosionsbestandig forbindelse. EPP-isoleringen minimerer varmetab og øger systemets effektivitet.

M8-beslagene muliggør sikker vægmontering uden yderligere beslag, mens alle tilslutninger forbliver let tilgængelige.

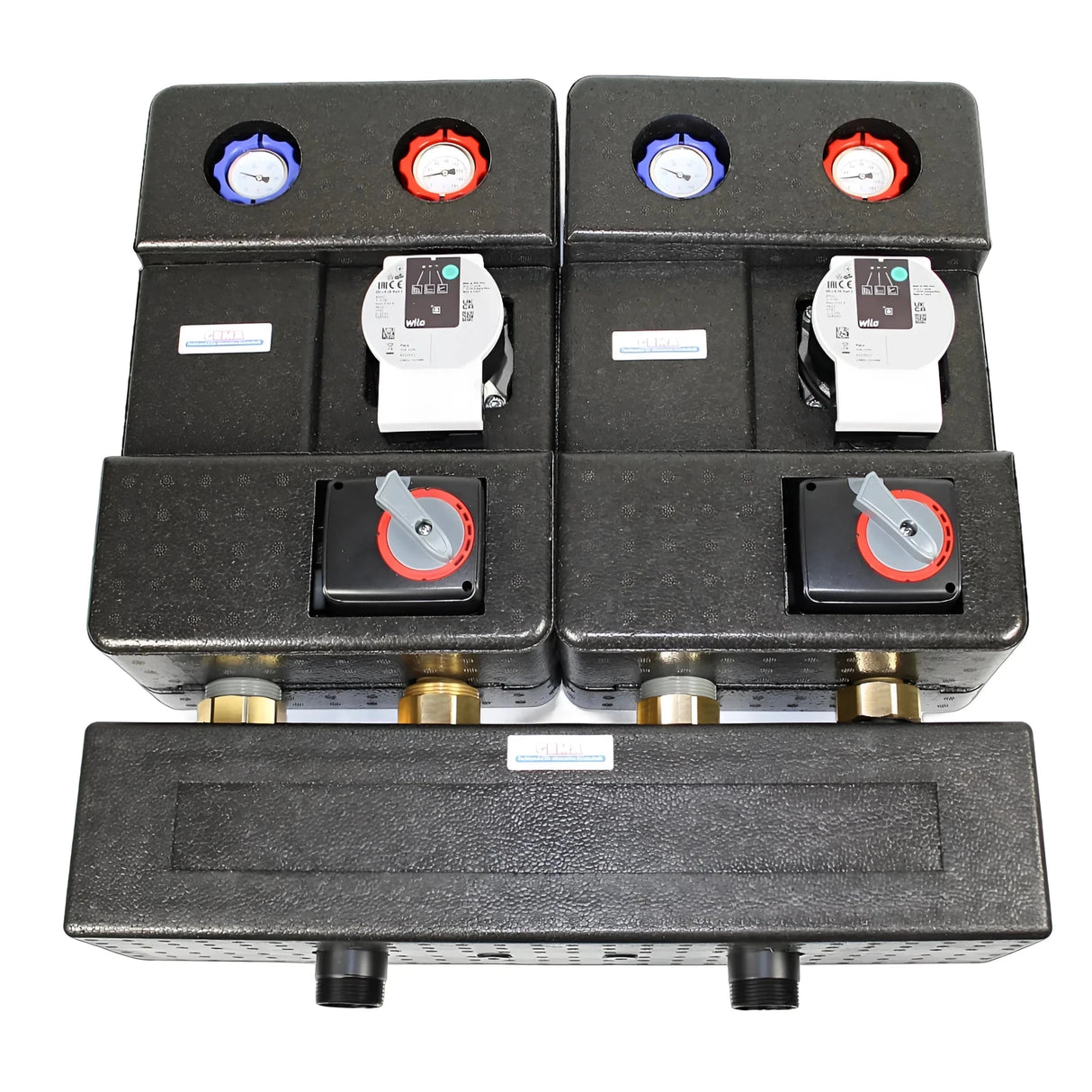

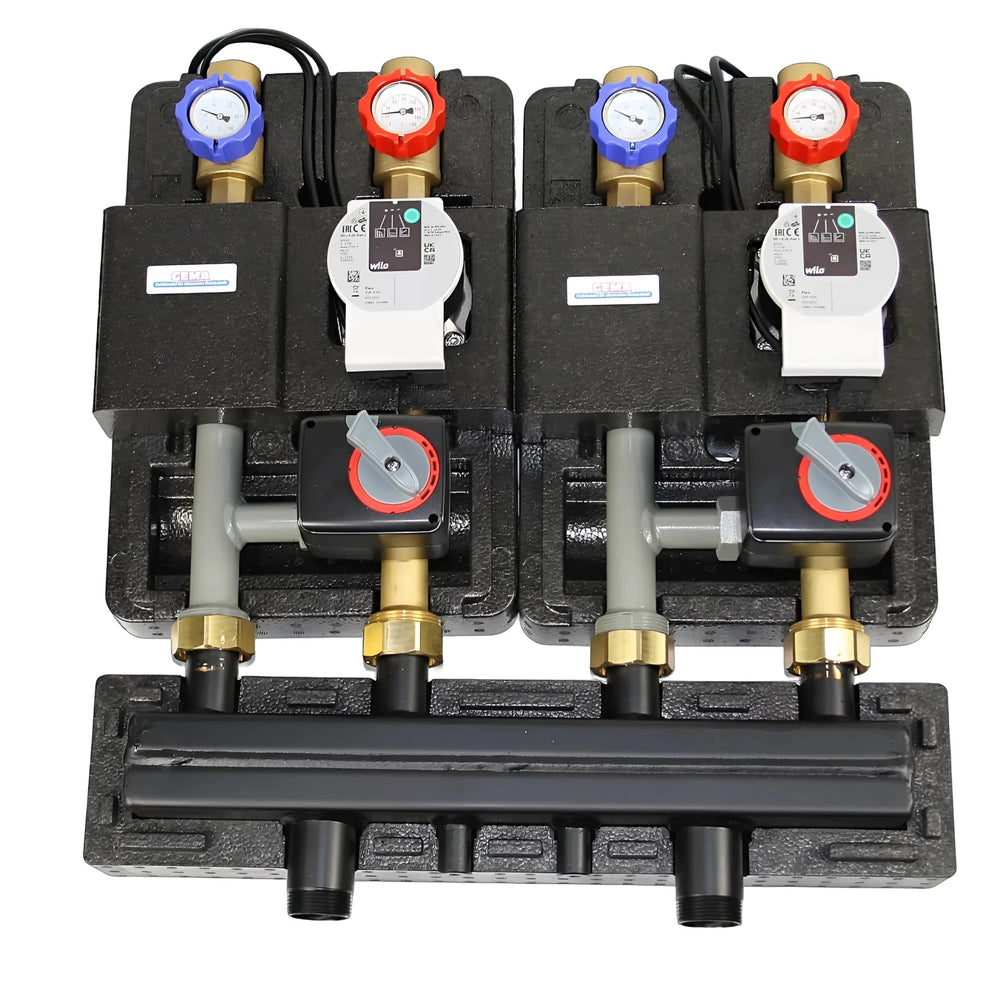

Produktoversigt Pumpegruppe

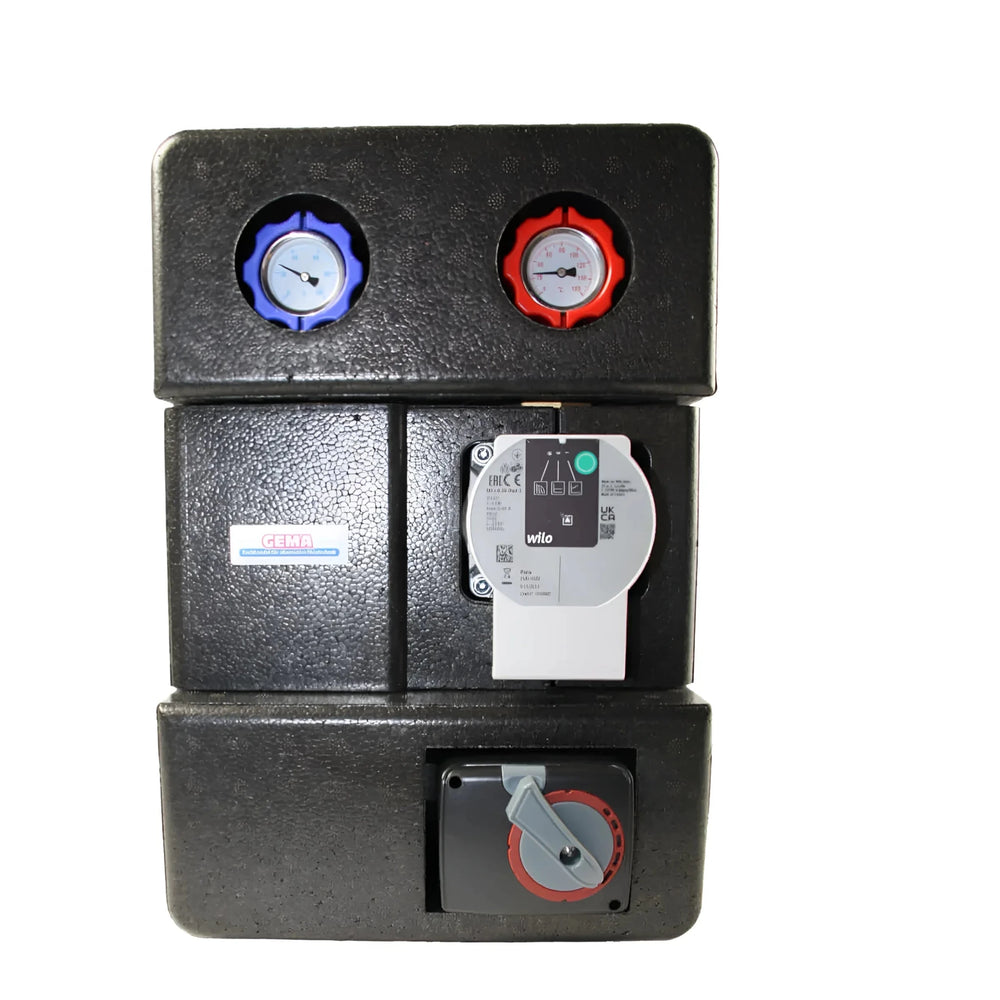

GPO-Sunex pumpegruppen DN 25 kombinerer en Wilo Yonos Para 25/6 højeffektiv pumpe med en trevejs blandeventil. Den sikrer præcis temperaturregulering og effektiv cirkulation af varme- og kølemedier i en bred vifte af systemer.

Trevejs blandeventil

Den innovative trevejs-blandeventil styrer præcist varme- og køleflowet efter behov og garanterer en jævn temperaturfordeling. Den kraftige servomotor leverer en ventilåbningstid på 124 sekunder og et drejningsmoment på 8 Nm.

EPDM-isolering af høj kvalitet og slidstærke komponenter sikrer pålidelig drift i mange år.

Wilo Yonos Para højeffektiv pumpe

Wilo Yonos Para 25/6 er kendetegnet ved lavt energiforbrug, støjsvag drift og intelligente automatiske funktioner. Den har et maksimalt strømforbrug på 0,44 A og en energieffektivitetsklassificering på 0,20.

Maksimalt vandtryk: 6 bar, maksimal vandtemperatur: 90 °C, flowhastighed: op til 3 m³/t.

Installation og applikationer

Takket være det kompakte design og de præmonterede kugleventiler er integration i eksisterende varme-, køle- eller procesvarmesystemer ubesværet. Termometre i fremløbs- og returløbsledningerne giver præcise temperaturaflæsninger til enhver tid, mens kontraventilen på fremløbsledningen forhindrer uønsket tilbagestrømning.

Ideel til nybyggeri og modernisering – i private, kommercielle og industrielle faciliteter.

Tekniske data

Tekniske data varmekredsmanifold

Version: DN25, 2 kredsløb
Mål (H x D x B): 193 × 137 × 552 mm
Vægt: 6,05 kg
Maksimal driftstemperatur: 110 °C
Maksimalt driftstryk: 6 bar
Maksimal effekt: 54 kW
Maks. flowhastighed: 2,3 m³/t
Tilslutning kedelside: 5/4" AG
Tilslutning på varmekredssiden: 6/4" IG

Version: DN25, 3 kredsløb
Mål (H x D x B): 193 × 140 × 862 mm
Vægt: 8,49 kg
Ydelses- og trykværdier er de samme som for et dobbeltkredsløbssystem.

Tekniske data pumpegruppe

Pumpe: Wilo Yonos Para 25/6 SC
Effekt: 3–43 W
Akselafstand: 125 mm
Ventilkapacitet: 12 m³/t
Tilslutninger på toppen: 2 × 1" IG
Tilslutninger i bunden: 2 × 1½" udvendig gevind
Højde/Bredde/Dybde: 390 × 275 × 140 mm

Trevejs blandeventil
Servomotor: 8 Nm, ventilåbningstid: 124 s
Isolering: EPDM

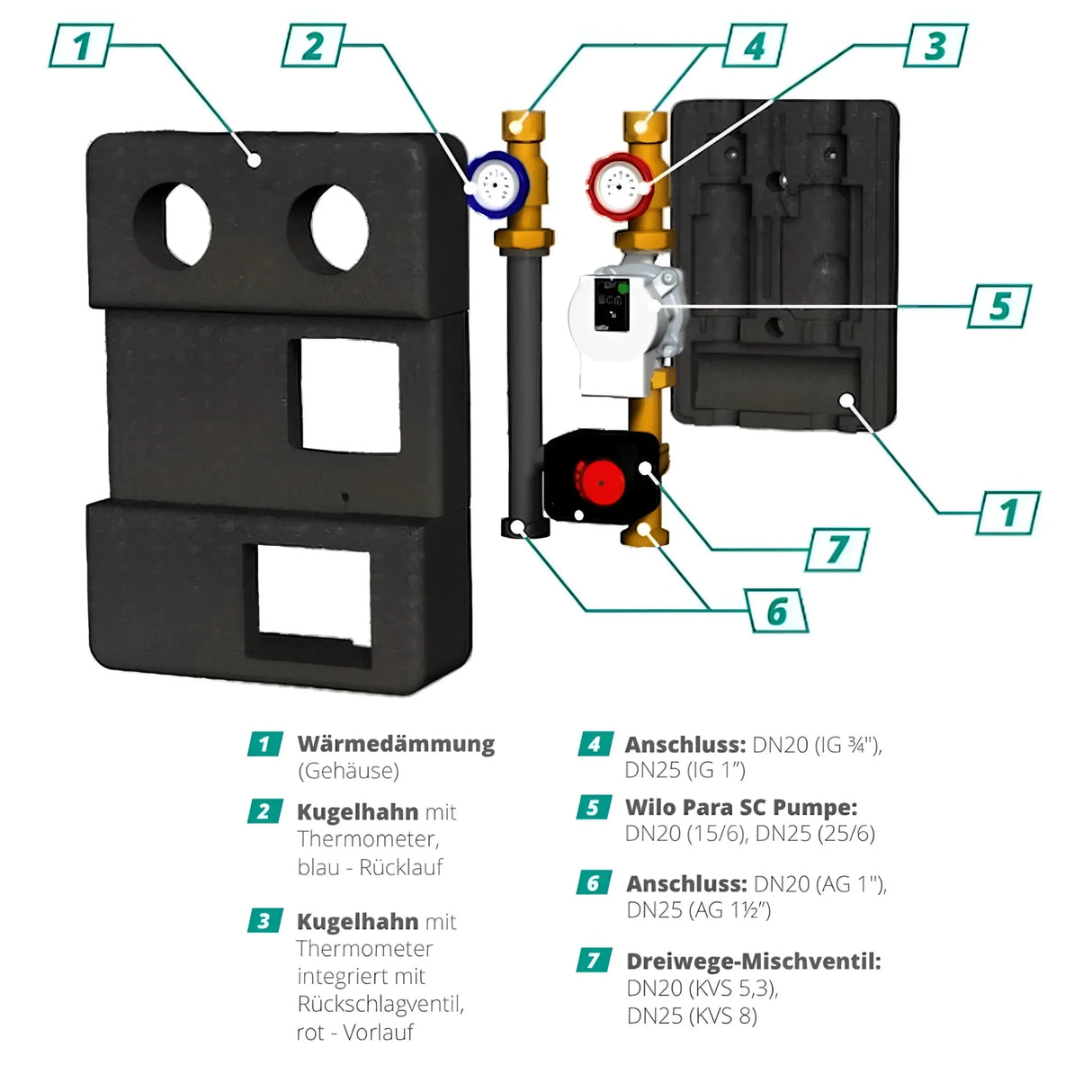

Blå kugleventil med termometer (returløb), rød kugleventil med integreret kontraventil (fremløb)

Leveringsomfang

• Varmekredsfordeler DN25 efter eget valg
• 2 x GEMA pumpegruppe med trevejsblander
