Hygienický zásobník bez solárního registru s A izolací

Zásobník topné vody s ohřevem teplé užitkové vody WGJ-BN INOX

Konstrukce a zamýšlené použití

WGJ-BN INOX kombinuje vyrovnávací zásobník pro ohřev vody s integrovaným ohřívačem teplé vody. Uvnitř slouží vlnitá trubka z nerezové oceli jako výměník tepla, která poskytuje velkou kontaktní plochu pro rychlou a efektivní výměnu tepla a umožňuje okamžitou přípravu teplé vody. Maximální provozní tlak zásobníku je 0,3 MPa.

Kryt je vyroben z černého ocelového plechu; tepelná izolace je zajištěna 100 mm pěnové, odnímatelné polystyrenové pěny; Izolaci chrání laminátový potah. V případě potřeby lze k ohřevu kotlové vody použít elektrické topné články ELEKTROMET EJK 1500 až 9000.

Vlastnosti a výhody

Kombinace vyrovnávací nádrže a vlnité trubky z nerezové oceli umožňuje nepřetržitou a prostorově úspornou přípravu teplé vody bez dalšího zásobníku. Velký povrch vlnité trubky zajišťuje vysoký přenos tepla a krátké doby ohřevu.

Akumulační jednotka je vhodná pro integraci do systémů ústředního topení, jako jsou kotle nebo tepelná čerpadla, a nabízí dodatečnou flexibilitu v dodávkách tepla díky volitelným elektrickým topným tělesům.

Bezpečnostní opatření a požadavky na instalaci

Zásobník vody smí být provozován pouze v uzavřených topných systémech s funkčním pojistným ventilem. Na vratném potrubí topné vody musí být instalován pojistný ventil s maximálním otevíracím tlakem 0,3 MPa; tento ventil by měl být umístěn dle označení na krytu. Mezi pojistným ventilem a zásobníkem vody nesmí být instalovány žádné uzavírací ventily.

Na vstupu studené vody do nerezového potrubí musí být instalován pojistný ventil s jmenovitým otevíracím tlakem 0,67 MPa (6,7 baru). Během běžného provozu může dojít k dočasnému úniku vody z pojistného ventilu, což signalizuje jeho správnou funkci. Výpust nesmí být nikdy blokována ani zablokována.

Doporučené filtry a ochranná opatření

Pro prodloužení životnosti zásobníku a funkčnosti pojistného ventilu doporučuje výrobce použití mechanických filtračních systémů (např. vinutých filtrů) na přívodu studené vody bezprostředně před pojistným ventilem. Tyto filtry odstraňují pevné nečistoty, jako je písek, částice koroze nebo kal.

Údržba a provoz

Funkčnost pojistného ventilu je nutné kontrolovat alespoň jednou měsíčně a vždy před každým opětovným spuštěním po odstavení. Provoz zásobníku bez pojistných ventilů nebo s vadnými pojistnými ventily je zakázán a nebezpečný.

Opravy zásobníků a vodovodních instalací smí provádět pouze kvalifikovaní odborníci s příslušnou certifikací. Instalace a provoz filtračních a bezpečnostních komponent musí být provedeny v souladu s příslušnými pokyny výrobce.

Instalace topné patrony

Během záruční doby smí být používány pouze elektrické topné patrony s izolovanými topnými tělesy, aby se zabránilo ztrátě záruky. Topné patrony typu EJK od společnosti ELEKTROMET splňují tento požadavek a jsou vhodné pro tuto aplikaci.

Topný článek musí být instalován dle instalačního a provozního návodu pro příslušný topný článek. Práce na elektrických součástech by měl provádět kvalifikovaný personál.

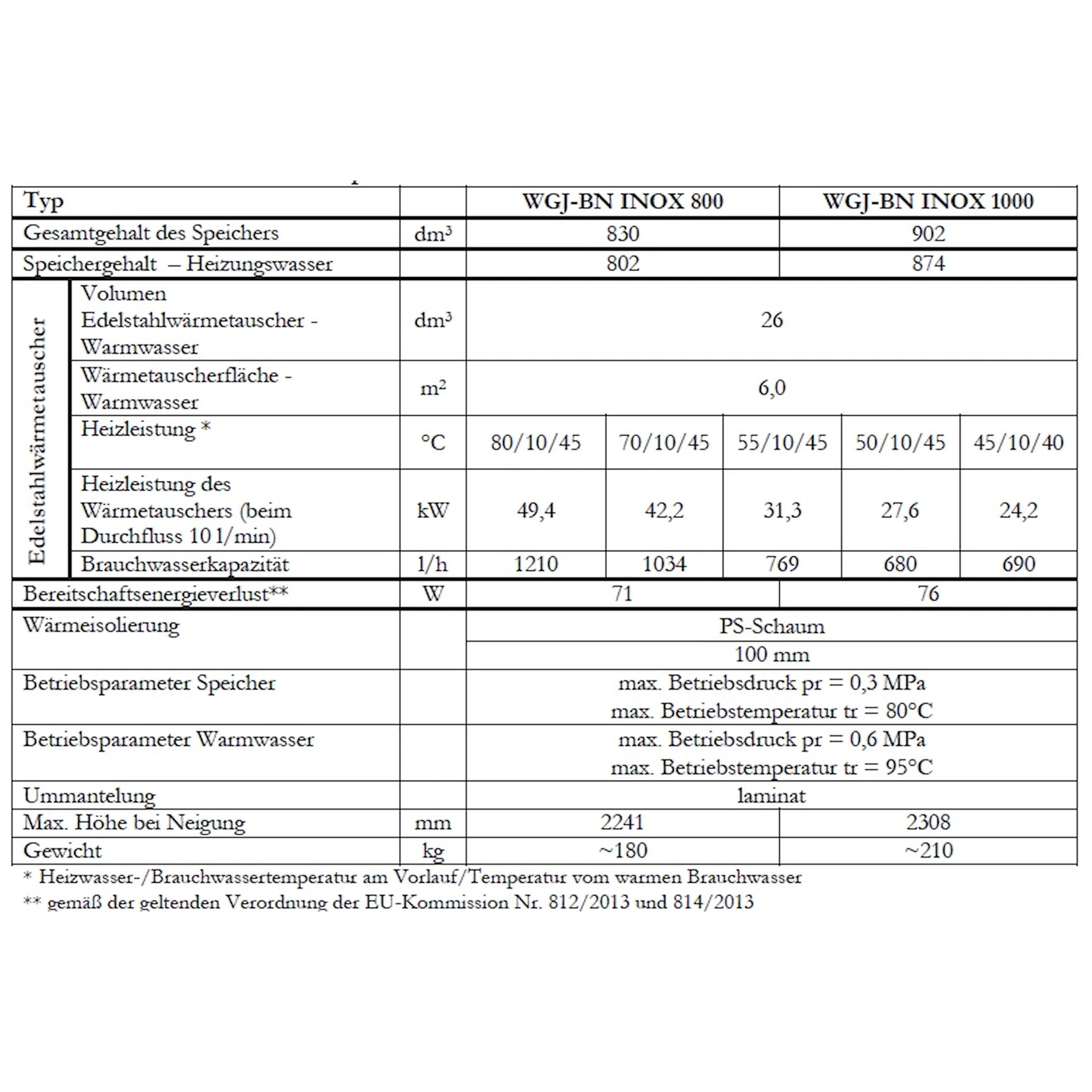

Technické údaje

Rozsah dodávky

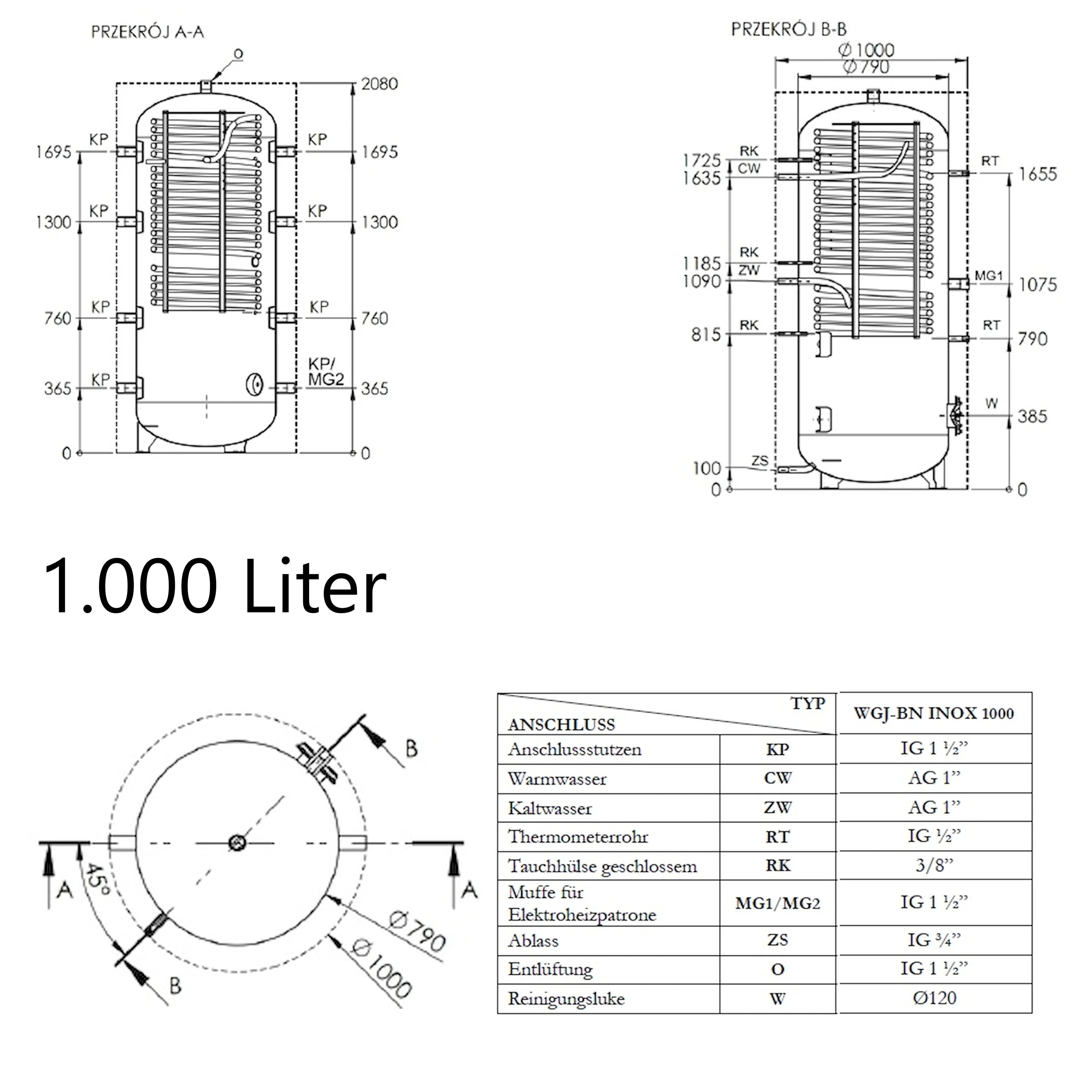

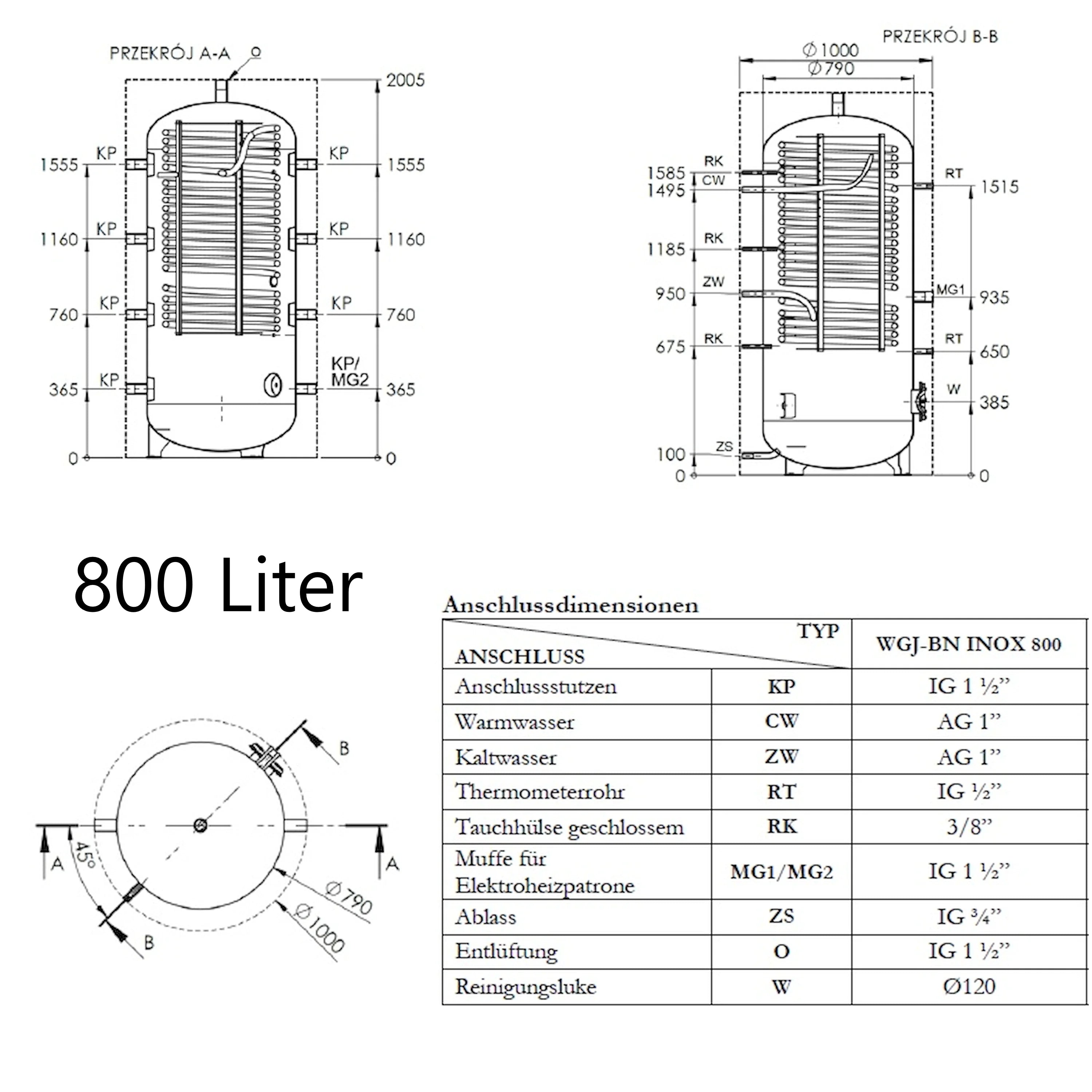

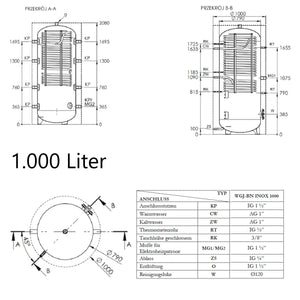

• Hygienická akumulační nádrž 800 nebo 1.000 litrů
• Izolace 100 mm A (2 odnímatelné poloskořepiny)
• Shromáždění & Uživatelská příručka
