EFSR1 – Електронен контролер за измерване и контрол на нивото

Кратко описание

EFSR1 е компактен електронен контролер за наблюдение и управление на нивото в резервоари и силози. Той следи минималните и максималните нива с помощта на капацитивни сензори и надеждно включва или изключва транспортните или пълнещите елементи, когато е необходимо.

Технически данни

Контролерът работи на 230 V/50 Hz (±10%) с консумация на енергия само 2 W. Максималната изходна мощност е 690 W, а максималният изходен ток е 3 A; устройството е защитено с предпазител 3,15 A. Работи в температурен диапазон от 0 °C до 60 °C.

Област на приложение и принцип на действие

Устройството е подходящо за наблюдение на нивата на напълване в различни контейнери и силози, по-специално за управление на транспортно и пълноценно оборудване. Веднага щом се достигне минималното ниво на напълване, контролерът изпраща управляващ сигнал, който активира транспортните или пълноценните устройства; когато се достигне максималното ниво на напълване, управляващият сигнал се прекъсва.

Обхват на доставката

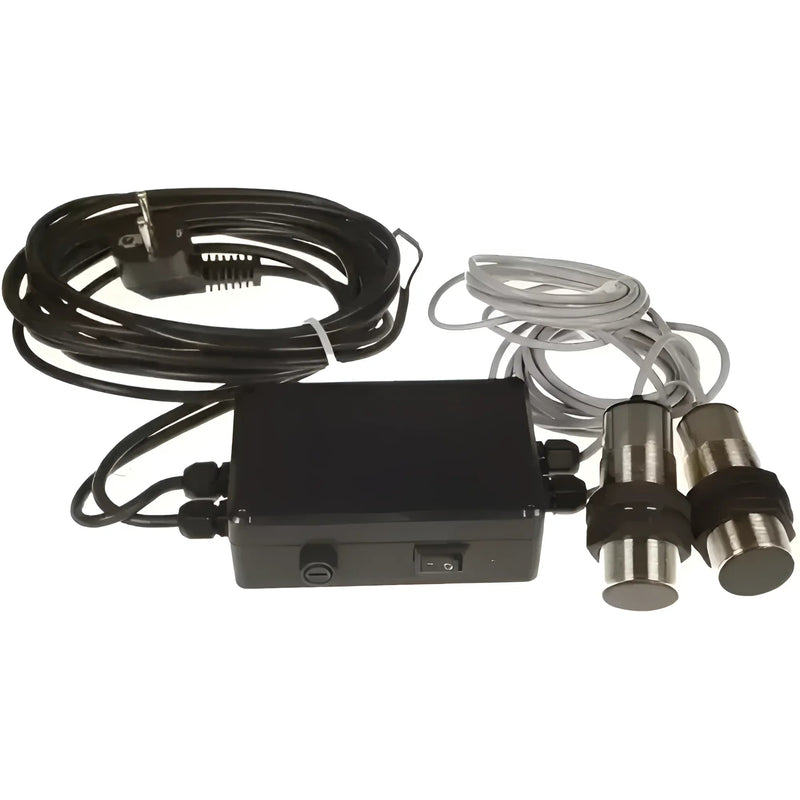

Обемът на доставката включва корпуса на управлението с вграден електронен модул и два капацитивни сензора (в специални версии, напр. котел PWK, може да бъде предварително монтиран само един сензор). Включени са и всички необходими свързващи кабели и предпазители.

Свързване и окабеляване

Винаги изключвайте захранването преди монтаж. Контролерът е свързан към електрическата мрежа 230 V (L и N); защитният проводник трябва да бъде правилно заземен. Вижте етикета на корпуса за точни данни за свързване и обърнете внимание на предпазителя 3,15 A. Максималното изходно натоварване е 3 A; за по-големи натоварвания трябва да се използва външно превключващо реле.

Сензори и сигнални изходи

EFSR1 използва капацитивни сензори за нивовиден контрол, които работят безконтактно и са подходящи за много насипни и течни среди. Устройството поддържа различни конфигурации на сензорите (напр. NPN/PNP); окабеляването и полярността зависят от конкретния тип сензор и са маркирани на устройството.

Инструкции за безопасност

По време на монтаж и поддръжка трябва да се спазват приложимите електротехнически разпоредби. Работа по устройството може да се извършва само от квалифициран персонал. Преди отваряне на корпуса, захранването трябва да бъде изключено и обезопасено срещу случайно повторно включване.

въвеждане в експлоатация

След правилното свързване, сензорите трябва да се монтират на определеното място и да се тества тяхната функция. Един прост функционален тест включва симулиране на нивата на напълване и проверка на реакцията на контролера при превключване. Настройките се извършват на устройството съгласно инструкциите за експлоатация.

Поддръжка и грижи

EFSR1 изисква малко поддръжка; редовните визуални проверки на връзките и сензорите обикновено са достатъчни. Ако сензорите се замърсят, те трябва да се почистят съгласно инструкциите на производителя, като се внимава да не се повредят измервателните елементи. Сменяйте дефектните предпазители само с подходящи резервни части със същия номинал.

Отстраняване на неизправности

Типичните неизправности включват липса на захранване, повредени кабели на сензорите или претоварени изходи. Първо проверете предпазителя, захранващата връзка и връзките на сензорите. Ако проблемът продължава, свържете се с техническа поддръжка или квалифициран електротехник.

Предимства с един поглед

EFSR1 се отличава с компактен дизайн, енергийно ефективна електроника и надежден метод на измерване, използващ капацитивни сензори. Неговата ясна логика на превключване го прави подходящ за надеждно управление на малки до средни системи за пълнене.
